作業平面リミット

作業平面リミット ページでは、モデルの加工対象領域を定義し、スライスの方向を制御します。既定では、モデル全体が加工されます。作業平面リミットは、以下の場合に有用です。

• パターンがポートの端を超過している場合
• ポートの方向がパターンに垂直な平面と一致しない場合 （ポート加工は閉鎖スライスのみ加工します。）
• ポートの一部のみ加工する場合

このページには、以下のオプションが表示されます。

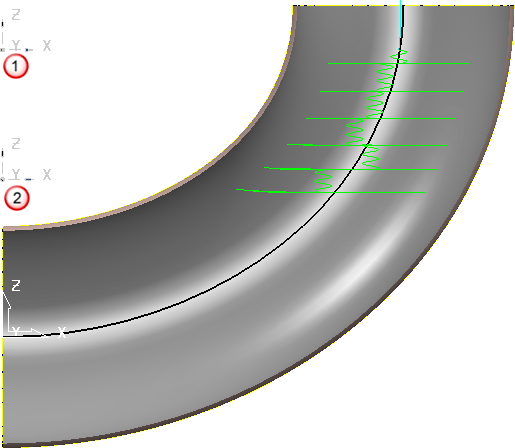

作業平面リミット － ツールパスを指定作業平面で制限します。作業平面リミットを使用すると、スライスの平面は、2 つの作業平面の XY 平面間で補間されます。

上限値 － 加工上限値 を定義する作業平面を選択します。

下限値 － 下限加工リミット を定義する作業平面を選択します。

注: リミットは工具中心（球体中心）で、工具先端位置ではありません。
