パラメータースパイラル仕上げ加工の例

この例では、パラメータースパイラル仕上げ加工ツールパスの作成方法を説明します。以下のように設定します。

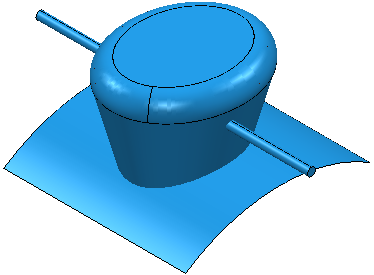

• examples フォルダーから Boss.dgk、および、Pins.dgk モデルを選択します。
• examples > Patterns フォルダーから CentralCurve.dgk パターンを選択します。
• 長方形 ブロック を作成します。
• 10mm ボールエンドミル工具を作成します。

ツールパスはボスを加工し、ピンを避ける必要があります。

パラメータースパライル仕上げ加工 ツールパスでは、加工モード に 干渉 が設定されているサーフェスは、その他のサーフェスとは異なって作用します。

パラメータースパライルツールパスは、以下のように作用します。

• スパイラルパターンは、干渉 に設定されているサーフェスを無視して作成されます。
• パターンは、工具の投影方向沿いに 干渉 に設定されているサーフェスより上にリフトされます。

これにより、ツールパスを迅速に作成することができます。

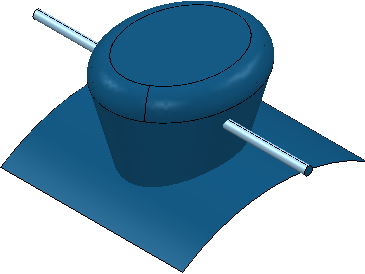

1. ピンの加工を回避するために、ピンを選択します。



2. [ホーム]タブ > [ツールパス セットアップ]パネル > [残し代]をクリックし、コンポーネント/残し代参照ダイアログを表示します。
   1. サーフェス既定 タブを選択します。
   2. ダイアログ下部のリストの最初のセットを選択します。
   3. コンポーネント取得 をクリックし、当該セットにピンを配置します。選択済みコンポーネント 数が、1 に変更します。
   4. 加工モード から 干渉 を選択します。
   5. 了解 をクリックします。
3. [ホーム] タブ > [ツールパス作成] パネル > [ツールパス] をクリックし、ストラテジー選択 ダイアログを表示します。
4. 仕上げ加工 カテゴリから パラメータースパイラル仕上げ加工 を選択します。
   1. CentralCurve.dgk から、作成したパターンの 中心カーブ を選択します。
   2. 外側リミット から Surfaces を選択します。
   3. 左角度 に 15 と入力します。
   4. 右角度 に 15 と入力します。
   5. 最大ステップオーバー に 5 と入力します。
   6. 計算 をクリックします。
