フィーチャーフェース切削

フィーチャーフェース切削 ページでは、フィーチャーフェース加工パラメーターを指定します。

XY 拡張 － ブロックの X と Y 方向の許容値を入力します。フェース切削ツールパスにより確実にストック全体が加工されるため、実際のストックが PowerMill ブロックより大きい場合に有用です。

エンゲージメント送り速度(%) － ブロックにアプローチする際の、ブロックに完全にエンゲージするまでのツールパスの送り速度を制御する値を入力します。これは、速い送り速度でモデルにプランジするときに工具インサートが破損しないようにするために役立ちます。既定では 100% に設定されているため、エンゲージメント送り速度は削減されません。

－ 加工送り速度

－ エンゲージメント送り速度

－ プランジ送り速度

注: ツールパスに適用される全リードインが、エンゲージメント送り速度を使用します。

トレランス － トレランスを入力し、ツールパスがフィーチャーをたどる精度を指定します。

スタイル － 素材の削除に使用する ラスター、または、オフセット スタイルを選択します。

ステップオーバー － 連続加工パス間の距離を入力します。

工具からステップオーバーコピー － アクティブ工具の 加工データ から、径方向切込みを読込みます。 径方向切込みは、工具軸に垂直に測定されます。

注: 値を手動入力すると、ボタンが に変化します。

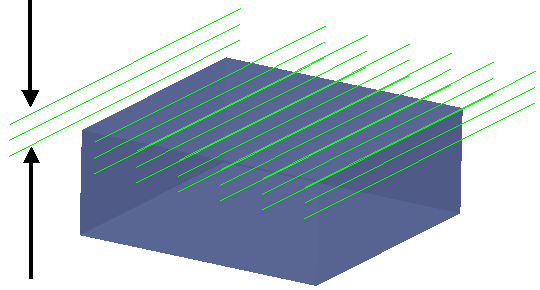

Z 方向削り込み量

ストック深さ － 削除対象素材の総深さを入力します。

Z 方向削り込み量 － 連続パス間の最大距離を入力します。

工具から Z 方向削り込み量コピー － アクティブ工具の 加工データ から、軸方向切込みを読込みます。 軸方向切込みは、工具軸沿いに測定されます。

注: 値を手動入力すると、ボタンが に変化します。
