ルート工具の作成方法

この例では、ルート工具の作成方法を説明します。

1. [ホーム] タブ > [工具] パネル > [工具作成] > [ルート工具] をクリックします。
2. 工具プロファイル読込み をクリックし、プロファイルが保存されているディレクトリを参照します。ここでは、examplesフォルダーの Tool_Routing.dgk を使用します。



3. [ホーム]タブ > [ツールパス セットアップ]パネル > [ブロック] > [ブロック]をクリックし、以下の寸法のブロックを作成します。

   最小 X － 0、最大 X －100

   最小 Y －0、最大 Y －100

   最小 Z －0、最大 Z －20

4. ブロック ダイアログの 了解 をクリックします。

   ブロックの 計算 は行いません。

5. [モデル] タブ > [作成] パネル > [平面] > [ブロックから] をクリックし、平面の Z リミット ダイアログに値を入力します。この場合、0 と入力します。
6. [パターン] タブ > [作成] パネル > [パターン] をクリックし、新規パターンを作成します。
7. [パターン] タブ > [編集] パネル > [挿入] > [モデル] をクリックし、アクティブ パターンにモデルを挿入します。

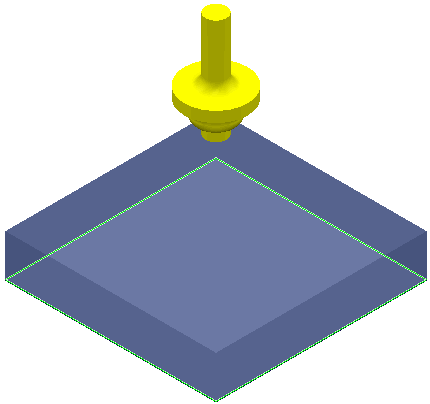

8. [ホーム] タブ > [ツールパス作成] パネル > [ツールパス] をクリックし、ストラテジー選択 ダイアログを表示します。仕上げ加工 カテゴリ > パターン仕上げ加工 を選択します。
   1. 工具 ページで作成済みのルート工具を選択します。
   2. パターン仕上げ加工 ページの ドライブカーブ セクションで、作成済みのパターンを選択します。
   3. 計算 をクリックします。

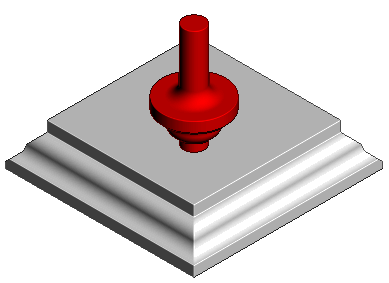

ツールパスのシミュレーションを行い、ルート工具の効果を確認します。

1. [シミュレーション] タブ > [ViewMill] パネル > [無効/有効] をクリックし、ViewMill を有効にします。
2. [シミュレーション] タブ > [シミュレーション パス] パネルから、作成済みの パターン仕上げ加工 ツールパス を選択します。
3. [シミュレーション] タブ > [シミュレーション制御] > [実行] をクリックし、シミュレーションを開始します。
