カーソルを表示するには

[ビュー] タブ > [カーソル] パネルを使用し、カーソルの表示方法を指定します。オリジナルカーソルは常に表示されます。

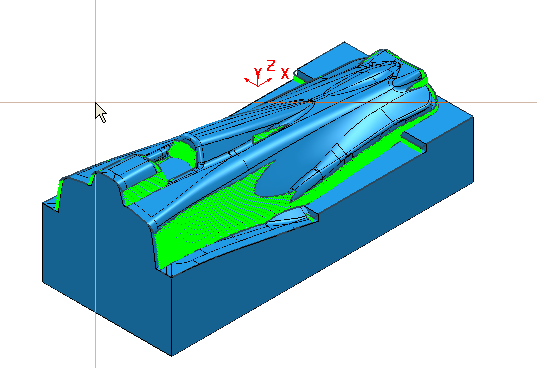

• クロスヘア － クロスヘアカーソルを表示します。この操作のショートカットキーは、Ctrl + H です。

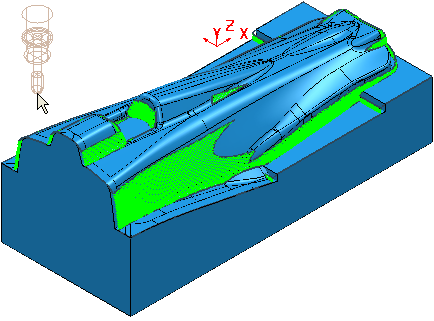

• 工具 － 現行工具カーソルを表示します。 この操作のショートカットキーは、Ctrl + T です。このメニューオプションを使用し、パーツへの工具アクセスを視覚チェックします。



  • 工具先端 － 中心カーソルロケーションに、工具先端が配置される工具カーソルを表示します。
  • 工具中心 － 中心カーソルロケーションに、工具中心が配置される工具カーソルを表示します。
• 回転アンカー
  • 選択アイテム － 選択アイテムの中心として、ビューの回転中心を指定します。
  • 原点 － アクティブ作業平面の原点として、ビューの回転中心を指定します。アクティブ作業平面がない場合、回転の中心はグローバル座標系の原点になります。
  • アクティブ工具 － 工具先端ポジションとして、ビューの回転中心を指定します。
  • ビュー － グラフィックウィンドウにの中心で、現行ビューの中心としてビューの回転中心を指定します。
  • ダイナミック中心 － グラフィックス ウィンドウの中心に一番近いモデル上のポイントとして、ビューの回転中心を指定します。
  • ダイナミック カーソル － カーソルが置かれているモデル上のポイントとして、ビューの回転中心を指定します。モデル上でポイントが選択されない場合は、以前の回転中心が使用されます。

  中マウスボタンを押すと、表示される球は回転中心を表します。
