ツールパス トリム ダイアログ で トリム対象 から 平面 を選択し、指定した平面までアクティブ ツールパスを加工します。平面 を指定し、適用 をクリックします。
トリム対象を 平面に設定すると、保存 オプションの設定に応じて、平面のグラフィック表現に矢印が表示され、保持されるツールパスの部分が示されます。

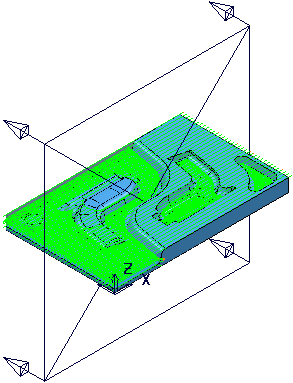

保存 から 内側 を選択した場合:

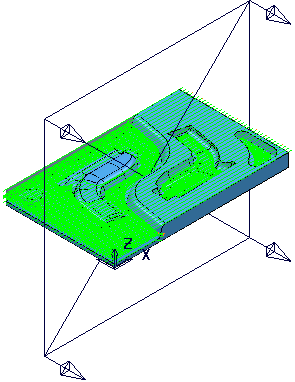

保存 から 外側 を選択した場合:

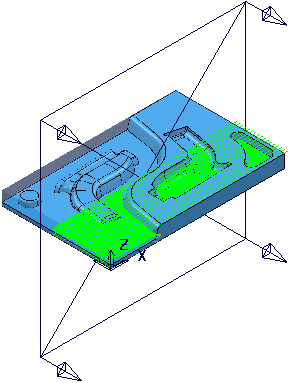

保存 から 内側 を選択して 適用 をクリックすると、次のように表示されます。
注: [平面] の タイプ を 任意 に設定した場合は、左マウス ボタンでグラフィック ウィンドウをクリックして平面を選択します。最初のクリックで平面の原点が設定され、2 回目のクリックで平面上の別のポイントが設定されます。平面法線は表示中の平面に常に表示されます。
