ユーザー定義バウンダリーの例

この例では、サーフェスにバウンダリーを作成する方法を説明します。examples フォルダーの Speaker.dgk モデルを使用します。

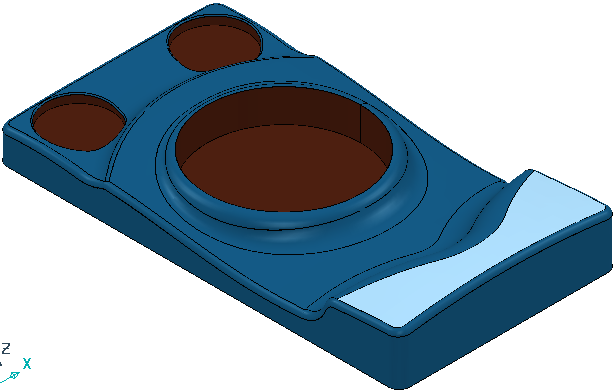

1. バウンダリーの作成元になる、サーフェスを選択します。



2. [バウンダリー] タブ > [編集] パネル > [カーブ編集] をクリックし、カーブ編集 タブを表示します。
3. [カーブ編集] タブ > [作成] パネル > [カーブ] > [コンポジット] をクリックし、コンポジット カーブ作成 ツールバーを表示します。

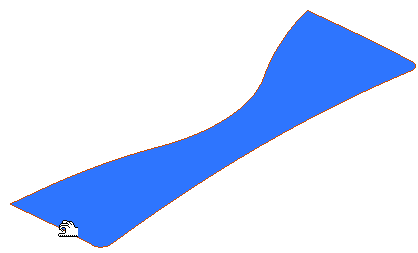

4. サーフェスエッジを選択します。

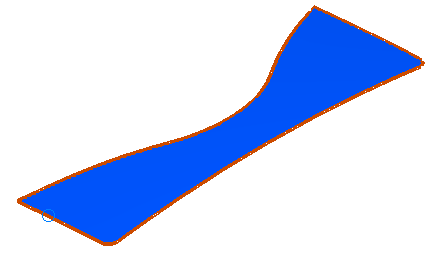

5. サーフェス バウンダリーの周囲にカーブをスケッチします。



6. コンポジットカーブ作成 ツールバーで強調表示されている ボタンをクリックし、バウンダリーカーブを保存します。
7. コンポジットカーブ作成 ツールバーの をクリックしてカーブを作成し、ツールバーを閉じます。
8. [カーブ編集] タブ > [終了] パネル > [了解] をクリックし、変更を保存します。

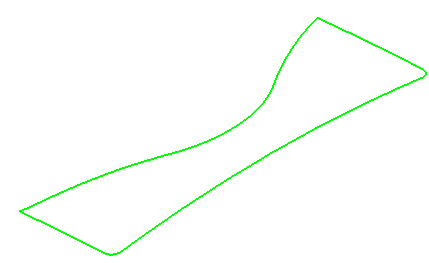

   バウンダリー カーブが、PowerMill に表示されます。バウンダリーが表示されない場合、以下のように、ワイヤーフレーム、および、シェーディングビューを非表示にします。

   • [ビュー] タブ > [外観] パネル > [シェーディング] > [単純] をクリック
   • [ビュー] タブ > [外観] パネル > [ワイヤーフレーム]



注: このバウンダリーは、他のバウンダリーと同様に、ツールパスの作成に使用することができます。
