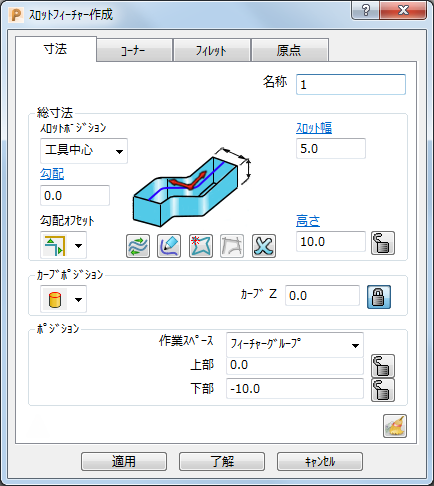

名称 － フィーチャー名を入力します。
スロット ポジション － リストからオプションを選択して、輪郭カーブに相対するスロットのポジションを指定します。
- 中心 － スロットが輪郭カーブの中心に配置されます。
- 左 － スロットが輪郭カーブの左側に配置されます。
- 右 － スロットが輪郭カーブの右側に配置されます。
勾配 － フィーチャーの勾配角度を入力します。これは、金型の側面の一部になっている角度です。そのため、パーツを速やかに取出せるように、キャビティの開放部がベースよりも広くなります。
勾配オフセット － フィーチャーのオフセットに使用する 勾配 角度、および、カーブ Z 値の指定時に、オフセットのコーナータイプを指定します。 次から選択します。
シャープ － 角度付きのコーナーを作成します。
ラウンド － ラウンドコーナーを作成します。
輪郭カーブ反転 － クリックすると、輪郭カーブの方向が反転します。
輪郭カーブ編集 － カーブ編集 タブを使用し、フィーチャーの輪郭カーブの作成、および、編集を行います。
フィーチャーカーブ抽出 － アクティブパターンに、選択フィーチャーを定義するカーブを抽出します。 パターンがない場合、新規パターンが作成されます。
カーブ破棄 － 全ての選択カーブを選択解除し、選択カーブから作成された全フィーチャーを削除します。
高さ － フィーチャーの高さを入力します。
カーブポジション － オプションを選択し、フィーチャー上の輪郭カーブポジションを指定します。 勾配 角度を指定すると、輪郭カーブポジションから勾配が適用されます。
上部 － フィーチャー上部に輪郭カーブを設定します。
下部 － フィーチャー下部に輪郭カーブを設定します。
カーブ Z － 値を入力し、Z 軸沿いに輪郭カーブの高さを指定します。勾配 角度が指定されている場合、この高さからカーブをオフセットすることで勾配角度が適用されます。
作業スペース － 作業を行う作業スペースを選択します。
- フィーチャーグループ － アクティブフィーチャーグループの作業平面を基準にポイントを指定します。
- ワールド － グローバル座標系を基準にポイントを指定します。
上部 － 値を入力し、フィーチャー上部ポジションを指定します。
下部 － 値を入力し、フィーチャー下部ポジションを指定します。
ロック解除 － 値の変更が可能です。
ロック － 値の変更はできません。
リセット － フィーチャー作成パラメーターを既定値にリセットします。
