リード / リンク定義

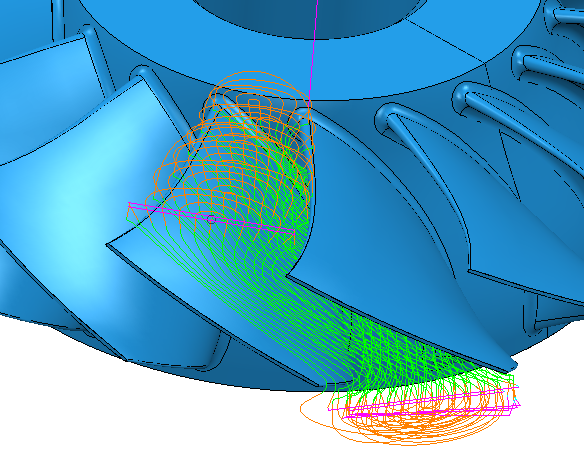

ブリスク領域切削ツールパス作成 で作成したツールパスの加工移動は適切です。ただし、リンクの定義が必要です。以下のように定義します。

1. [ホーム]タブ > [ツールパス セットアップ]パネル > [ツールパス コネクター]をクリックして ツールパス コネクターダイアログを表示し、[リードイン]タブをクリックします。
   1. 第 1 選択 から 動作延長 を選択します。
   2. 長さ に 10 と入力します。
   3. リードアウトをリードインと同一値に設定 をクリックし、当該値を リードアウト タブにコピーします。
2. リンク タブをクリックします。
   1. 第 1 選択 から 円弧 を選択します。
   2. 制約適用 をクリックします。
   3. リストから 距離 を選択します。
   4. 第 2 リストから を選択します。
   5. 最大リンク距離に 250 と入力します。
   6. 第 2 選択 から スキム を選択します。
3. 移動 / クリアランス タブを選択します。
   1. 面沿い から 工具軸 を選択します。
   2. 自動延長 を選択します。
   3. 最大長さ に 250 と入力します。
4. 適用 をクリックし、これらの変更をアクティブツールパスに適用します。



注: ツールパスコネクター ダイアログ リードイン タブの 始点移動 の選択時には、閉鎖ツールパスセグメントのリードイン、および、リードアウト動作は、メインブレードの凹パーツの中央に配置されます。これにより、パーツに傷が残る場合があります。このオプションを選択解除すると、閉鎖ツールパスセグメントは、各ブレードの Z 最小値で開始 / 終了します。
