ポイントの再分布 の用途
- マシンをより緩やかに実行
- 多軸加工時のマシン回転軸の予期せぬ動作を削減 － これらの動作は、1 つ以上のツールパスポイントに、マシンのジンバルロック付近で工具軸設定が必要な場合に発生します。これは、不完全なサーフェスの原因となり、マシンの効率を削減します。
ジンバルロックの説明
ジンバルロックとは、多軸マシンの特殊設定構造を指します。これは、ツールパスポイントのポジションに起因し、工具軸が回転軸とアラインする際に発生します。ジンバルロック付近で工具軸をわずかに変化させると、回転軸が大きく変化し、不要な動作の原因になります。

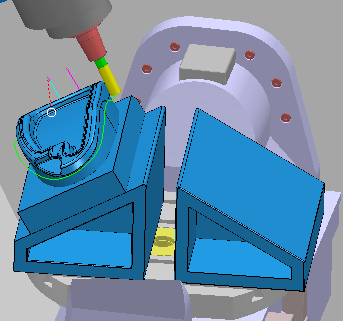

下図では、テーブル － テーブルマシンの回転軸が、1 秒間に約 180
回転してしまいます。これは、マシンのジンバルロックで一致するボトルキャビティの底部のツールパスポイントをマシンが加工するために発生します。
ポイントの再分布方法
マシン回転軸の不要な移動を回避するために、ポイントの再分布時には、以下の点に留意します。
- 座標系を指定しない場合、PowerMill は、マシンのジンバル ロック ポジションがツールパス作業平面の Z 軸上であると想定します。
- ツールパス ポイントの再分布時に、PowerMill は加工トレランスを保持します。そのため、PowerMill がマシン回転軸の不要な全移動を回避できる訳ではありません。この回避策として、工具軸を垂直軸から可能な限り離します。または、バイスを使用し、マシンテーブルに 45 で、パーツのクランプを行います。
- 回転軸の不要な移動は、視覚的に識別可能です。また、マシンポジション ダイアログ、または、シミュレーション解析 プラグインの使用により、詳細を確認することもできます。

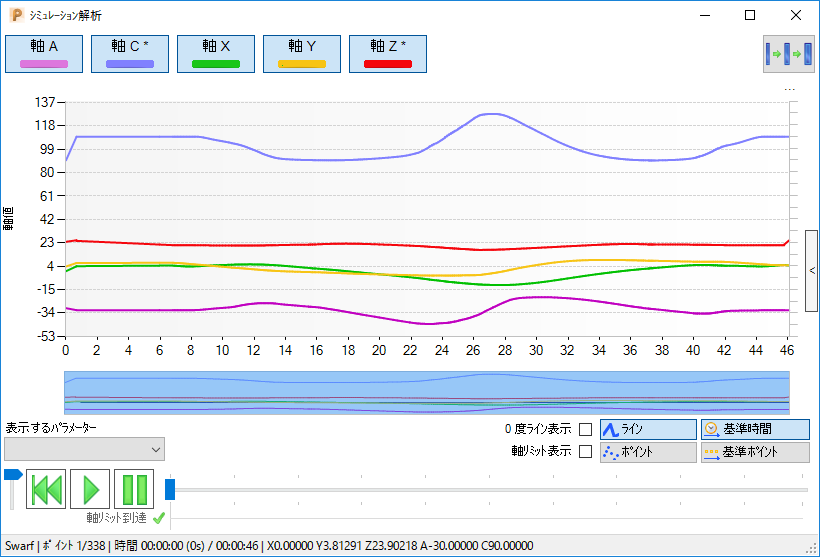

シミュレーション解析 プラグインは、マシン軸の移動を線状グラフで表現します。そのため、回転軸の不要な移動の識別に効果的です。次図のグラフでは、紫色で表示されている C（回転）軸が、1 秒間におよそ 85
から -85 振れます。
