フローライン カーブを定義する

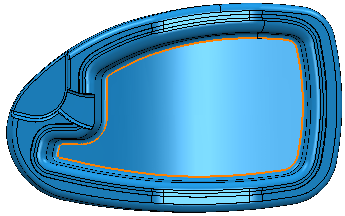

PowerMill でドライブ カーブまたはトリム カーブを作成できない場合、それらを選択することができます。この例では、examples フォルダーの 5axisModel.dgk モデルを使用して、エンベット パターンを作成したと仮定します。

1. ストラテジー選択 ダイアログの [仕上げ加工] カテゴリから、フローライン仕上げ加工を選択します。
2. エンベットパターンを選択します。 状態 が 有効 の場合、ステップ 9 に進みます。
3. 状態 が 有効 以外の場合、カーブ定義 ボタン をクリックします。フローライン カーブ定義 ダイアログが表示されます。
4. 開始ドライブ カーブを選択します。



   開始ドライブ カーブは緑色です。

5. 終了ドライブ カーブを選択します。



   終了ドライブ カーブは赤色です。

6. トリム カーブを選択します。



   トリム カーブは青色です。

7. 2 番目のトリム カーブを選択します(Shift キーを押しながら選択します)。

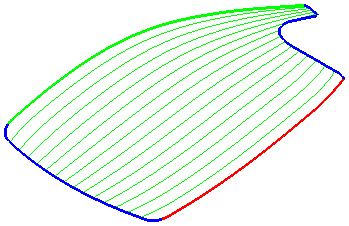

   2 番目のトリム カーブは青色で、加工方向および加工領域も定義されます。

8. [完了] をクリックします。ダイアログが閉じ、フローライン仕上げ加工 ダイアログに戻ります。
9. 以下のように、フローライン仕上げ加工 ページを設定します。
   1. ステップオーバー に 10 と入力します。
   2. 計算 をクリックします。
