アプローチ ページでは、ストックへの加工工具のエンゲージを制御します。ランプ オプションは、メインツールパスの 5 軸拡張で、リード、および、リーン工具軸を保持します。ランプ動作はメイン ツールパス計算の一部として作成されるため、編集にはツールパスの再計算が必要になります。これは、ツールパス コネクター ダイアログ内など、PowerMill 内のその他のランプ オプションの機能の場合とは異なります。
ランプオプションは、単一ブレード仕上げ加工 ストラテジーの アプローチ ページに表示されます。
- ランプ － ランプオプションを有効にします。
- 高さ － ランプ始点におけるツールパスセグメント上の高さを入力します。これは、工具軸に相対して測定されます。
- ランプステップタイプ － Z 方向削り込み量使用、または、角度使用 から選択します。
- Z 方向削り込み量使用 の選択時には、Z 方向削り込み量 に値を入力します。
- 角度使用 の選択時には、角度 項目に値を入力します。または、角度 をクリックし、測定ツール タブを表示します。
- Z 方向削り込み量 － 異なる加工レベル間の距離を入力します。 このオプションは、ランプステップタイプ から Z 方向削り込み量使用 を選択した場合のみ有効になります。

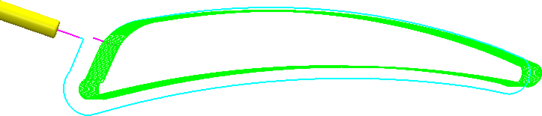

例えば、高さ － 20、Z 方向削り込み量 － 5 を入力した場合

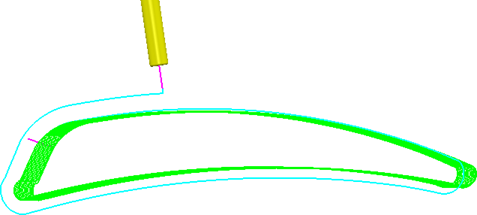

高さ － 20、Z 方向削り込み量 － 20 を入力した場合
- 角度 － ランプが素材に進入する角度を入力、または、角度 をクリックして 測定ツール タブを表示します。このオプションは、ランプステップタイプ から 角度 を選択した場合のみ有効になります。

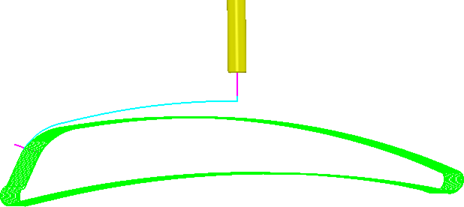

例えば、高さ － 20、角度 － 5 を入力した場合

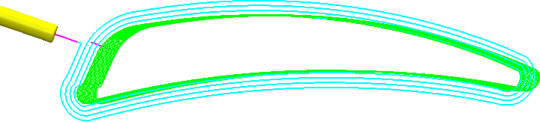

高さ － 20、角度 － 1 を入力した場合
