長方形変換の例

この例では、長方形パターンを使用したツールパス上への複数移動の作成方法を説明します。オリジナル保持 オプションの使用により、変換の効果を速やかに確認することができます。

examples フォルダーの Chainsaw.ige モデルで、アクティブツールパスとして削り残し輪郭ツールパスを使用します。

1. [ツールパス編集] タブ > [編集] パネル > [変換] をクリックし、ツールパス変換 タブを表示します。
2. [ツールパス変換] タブ > [変換] パネル > [複数変換] をクリックし、複数変換 ダイアログを表示します。
3. 以下のように、長方形 タブを設定します。
   1. パターン内の行数設定 に 3 と入力します。
   2. 行間の距離 に 500 と入力します。
   3. 列間の距離 に 300 と入力します。
   4. パターン内の列数を設定 に 4 と入力します。
   5. 中空ボックス を選択解除します。
   6. 了解 をクリックします。

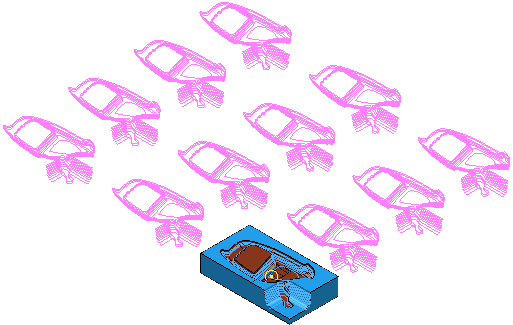

4. [ツールパス変換] タブ > [終了] パネル > [了解] をクリックして変更を了解し、ツールパスのコピーを作成します。
