グラフィック ウィンドウで工具を表示するには

[工具] タブ > [表示] パネルのアイテムを使用し、アクティブ工具の多様なアイテムの表示を切り替えます。

工具

[工具] タブ > [表示] パネル > [工具] をクリックし、グラフィック ウィンドウにアクティブ工具を表示します。

表示

[工具] タブ > [表示] パネル > [表示] メニューから次のオプションを選択して、グラフィック ウィンドウに工具エレメントを表示します。

• シャンク － 工具シャンクを表示します。
• ホルダー － 工具ホルダーを表示します。ホルダーを表示すると、シャンクも表示されます。
• 工具軸定義 － 工具軸の定義に使用されるポイント、または、ラインを赤色で表示します。

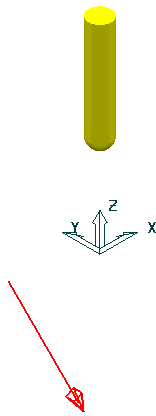

  • ポイントへ または ポイントから の任意の 工具軸 を選択します。ポイントの位置が表示されます。

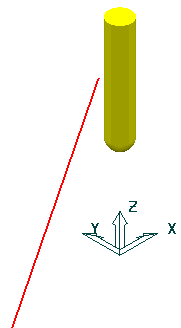

  • ラインへ または ラインから の任意の 工具軸 を選択します。ラインの位置が表示されます。

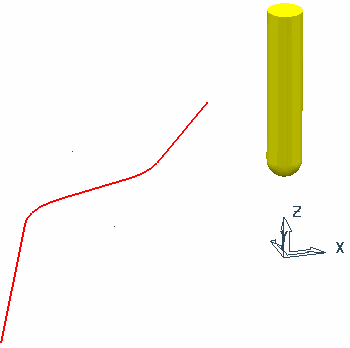

  • カーブへ または カーブから の任意の 工具軸 を選択します。カーブの位置が表示されます。



  • 固定方向 の任意の 工具軸 を選択します。次のものが表示されます。



• 工具軸リミット － 加工可能部のグラフィックを表示します。

  たとえば、次のように使用されます。



  球の部分 (または球状の上部が付いた円錐) はアクティブな作業平面の原点を中心にして配置されます。アクティブな作業平面が存在しない場合は、グローバル座標系の原点に配置されます。原点は小さな球によって表されます。この図は任意のサイズで表示されています。拡大および縮小して表示を更新すると、図のサイズが変更されます。これは、倍率に関係なく表示されるようにするためです。

• 工具軸傾斜 － 工具軸方向を表示します。
  • ポイントへ または ポイントから を指定した場合、PowerMill は指定ポイントを表示します。



  • ラインへ または ラインから を指定した場合、PowerMill は指定ラインを表示します。



  • 固定方向 を指定した場合、PowerMill は方向を示す矢印を使用した指定ラインを表示します。



  • リード、リーン、または サーフェス法線 を指定すると、このオプションには効果がありません。

シェーディング

[工具] タブ > [表示] パネル > [シェーディング] をクリックして、グラフィック ウィンドウに表示された工具の外観を切り替えます。

• 選択 － シェーディング工具を表示します。



• 未選択 － ワイヤーフレーム工具を表示します。
