旋削荒加工

旋削荒加工 ページでは、旋削パーツの荒加工を行うツールパスを作成します。

サイクル － 以下のいずれかを選択します。

• 旋削 － このサイクルでは、定義済みの素材バウンダリー内の荒加工を行います。Z 軸に沿ってセンターラインに平行にパーツを送り、X 軸でステップダウンします。マイナス の加工方向を選択すると、工具は右から左に加工します。 プラス の加工方向を選択すると、工具は左から右に加工します。
• フェース － このサイクルでは、定義された素材バウンダリー内の荒加工を行います。パーツのセンターラインに垂直にパーツを送り、マイナス方向で Z 軸に沿ってパーツのフェースにステップインします。マイナス の加工方向を選択すると、工具は上部からセンターラインまで X 軸を下向きに加工します。プラス の加工方向を選択すると、工具はセンターラインから上部まで X 軸を上向きに加工します。
• バックフェース － このサイクルでは、定義された素材バウンダリー内の荒加工を行います。パーツのセンターラインに垂直にパーツを送り、プラス方向で Z 軸に沿ってパーツのフェースにステップインします。マイナス の加工方向を選択すると、工具は上部からセンターラインまで X 軸を下向きに加工します。プラス の加工方向を選択すると、工具はセンターラインから上部まで X 軸を上向きに加工します。

スタイル － 以下のいずれかを選択します。

• 旋削 － 各荒加工パスは、同一方向で加工を行います。 仕上げ加工では、工具はフィーチャーの輪郭を右から左にたどり、パーツから退避します。

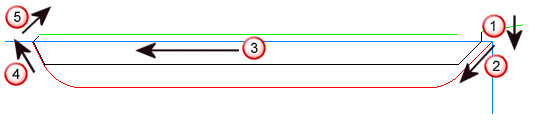

  荒加工

  各荒加工パスは、同じ方向に加工されます。



  パーツに向かって、下向きに送られます。この距離は、切込みに基づいて決まります。

  右側面を、下向きに加工します。

  真横に送られます。

  左側面を、上向きに送られます。

  側面から離れ、フィーチャーの上を横切るようにリトラクトします。

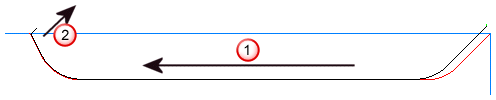

  仕上げ



  工具は、フィーチャーの輪郭沿いに右から左へ移動します。

  工具は、リードアウトの角度と距離に基づいてパーツから離れます。

• 往復 － 往復溝加工工具を使用し、双方向で荒加工を実行します。往復仕上げ加工スタイルは、双方向での加工が可能な溝加工工具を使用し、独自のストラテジーにより実行されます。

  往復加工工具による荒加工は双方向になります。加工手順は、次のとおりです。



  パーツに向かって、下向きに送られます。この距離は、切込みに基づいて決まります。

  Z 方向に、まっすぐに送られます。

  側面から離れ、Z 方向に、早送りで少量移動します。

  切込みに基づいて、もう一度下向きに送られます。

  マイナス Z 方向に、まっすぐに送られます。

• R インサート － R インサート 工具による仕上げパスは、旋削加工 の仕上げパスと同様です。溝形状に対してより少ない抵抗で切込めるよう設定されています。このオプションの選択時には、R インサート ページが有効になります。

  R インサート工具の荒加工パスは、エンゲージ角度から溝形状に対してより少ない抵抗で切込めるよう設定されています。R 付きの工具が必要となります。また、このタイプのツールパスでは工具を手動で選択しなければなりません。



トレランス － トレランスを入力し、ツールパスがモデルの輪郭をたどる精度を指定します。

センター ライン下 － 旋削の中心線のマイナス X 側に、工具が作用します。

加工方向 － 工具の加工方向を指定します。

• プラス － 工具は加工軸(選択した サイクル によって異なる)のプラス方向に加工します。
  • 旋削 － 工具は +Z 方向に加工します。
  • フェース － 工具は +X 方向に加工します。
  • 背面 － 工具は +X 方向に加工します。
• マイナス － 工具は加工軸(選択した サイクル によって異なる)のマイナス方向に加工します。
  • 旋削 － 工具は -Z 方向に加工します。
  • フェース － 工具は -X 方向に加工します。
  • 背面 － 工具は -X 方向に加工します。

残し代 － パーツに残す素材量を入力します。 残し代 ボタンをクリックして、残し代 ボックスを 径方向残し代 軸方向残し代 に分割します。これらを使用して、径方向残し代 および 軸方向残し代 に個別の独立した値を指定します。直交パーツには 径方向残し代 と 軸方向残し代 の個別の値が役立ちます。結果を予測するのは難しくなりますが、傾斜側面パーツに個別の残し代を使用できます。

径方向残し代 － 工具への径方向オフセットを入力します。 2.5 軸、または、3 軸加工時には、正の値により垂直側面に素材が残されます。

軸方向残し代 － 工具軸方向のみで、工具へのオフセットを入力します。 2.5 軸、または、3 軸加工時には、正の値により水平面に素材が残されます。

切込み － 荒加工がパーツ上で実行する各パスのステップ増分を入力します。 切込み の動作は、均等切込み の選択状態により異なります。

一定切込み を選択しなかった場合、切込み に設定した値がフィーチャーの最大切込みとなります。切込み がフィーチャーの深さを均等に分割できる場合、ステップ増分値が使用されます。最終パスが浅くなりすぎてしまう場合、荒加工パスが均等になるよう 切込み が調整されます。たとえば、深さ 0.5 mm のフィーチャーの 切込み を 0.4 に設定した場合、フィーチャーは、深さ 0.4 mm と 0.1 mm のパスではなく、深さ 0.25 mm の 2 つのパスで荒加工されます。

一定切込み を選択した場合、フィーチャーの各パスを、この深さで加工します。

• 最大 － 最大切込みを入力します。
• 均等切込み － 切込み を参照してください。

輪郭パス － 側面パスがツールパスに挿入されるかどうかを指定します。

旋削フィーチャーとボーリング フィーチャーの、荒加工ストラテジーに適用されるプロパティです。次から選択します。

• 常時 － 一般的な荒加工パスの 3 つすべての移動を実行します。
  1. パーツをまっすぐ横切ります 。
  2. 任意のスキャロップを削除するために側面を上に移動します 。
  3. ある角度でパーツから離れます 。



• すべてスキップ － 2 番目の移動を省略します。上向きにうまく加工できない工具を使用する場合、このオプションを使用します。たとえば、次のように使用されます。



• スキップ数 － スキップするパスの数を選択します。たとえば、最初の荒加工パスの側面移動を省略するが 2 番目以降のパスは省略しない場合、1 を選択します。このオプションは、ボーリング ストラテジーのみで有効になります。

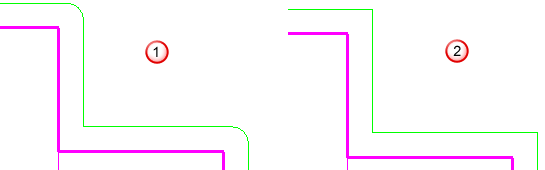

バリ取り － 外側コーナーに円弧移動を自動的に挿入します。

－ バリ取りをオンにします。

－ バリ取りをオフにします。

バリ取りには次の効果があります。

• マシンの無駄な動作が最少化されますが、パーツの NC プログラムのブロック数がやや多くなることがあります。
• バリが除去されます。この点を除いては、工具のノーズ半径と同じ半径の円弧がツールパスに挿入されるため、加工後のパーツ形状と寸法は、フィーチャー カーブと同じです。
• マシンの動作はよりスムーズになります。

アンダーカット － ツールパスがアンダーカットを判断する方法を指定します。
