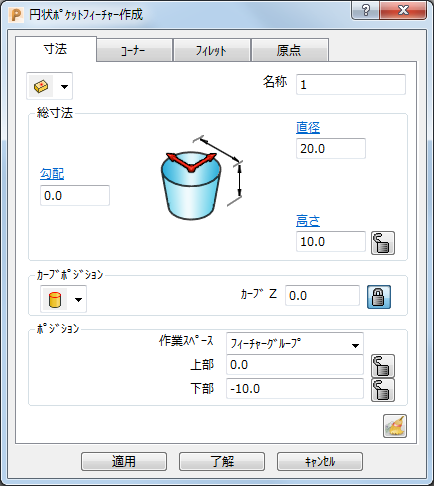

名称 － フィーチャー名を入力します。
作成モード － オプションを選択し、フィーチャーの作成方法を指定します。 次から選択します。
単一作成 － 単一フィーチャーを作成します。
カーブ作成 － 円状、または、四辺カーブを検出し、各選択カーブに適したフィーチャーを作成します。
複数作成 － 各選択カーブの全キーポイントで、複数の同一フィーチャーを作成します。
直径 － フィーチャーの直径を入力します。
勾配 － フィーチャーの勾配角度を入力します。これは、金型の側面の一部になっている角度です。そのため、パーツを速やかに取出せるように、キャビティの開放部がベースよりも広くなります。
高さ － フィーチャーの高さを入力します。
カーブポジション － オプションを選択し、フィーチャー上の輪郭カーブポジションを指定します。 勾配 角度を指定すると、輪郭カーブポジションから勾配が適用されます。
上部 － フィーチャー上部に輪郭カーブを設定します。
下部 － フィーチャー下部に輪郭カーブを設定します。
カーブ Z － 値を入力し、Z 軸沿いに輪郭カーブの高さを指定します。勾配 角度が指定されている場合、この高さからカーブをオフセットすることで勾配角度が適用されます。
作業スペース － 作業を行う作業スペースを選択します。
- フィーチャーグループ － アクティブフィーチャーグループの作業平面を基準にポイントを指定します。
- ワールド － グローバル座標系を基準にポイントを指定します。
上部 － 値を入力し、フィーチャー上部ポジションを指定します。
下部 － 値を入力し、フィーチャー下部ポジションを指定します。
ロック解除 － 値の変更が可能です。
ロック － 値の変更はできません。
リセット － フィーチャー作成パラメーターを既定値にリセットします。
