カーブにポイント挿入ダイアログ

カーブにポイント挿入 ダイアログでは、以下の方法でカーブにポイントを挿入します。

• 指定パラメーター値
• 指定ポイントまでのカーブ上の最近接点通過
• 指定ポイントからの距離(カーブ沿い)
• 2 つの連続ポイント間で等間隔

[カーブ ツール] タブ > [ポイント] パネル > [挿入] をクリックし、カーブにポイント挿入 ダイアログを表示します。

これらのオプションは、以下のカーブを使用して表示されます。

パラメーター値

2.25 の値を入力して 適用 をクリックすると、ポイント 2 と 3 の間の 1/4 の地点にポイントが挿入されます。

最近接点通過

X － 60、Y － -21、Z － 0 と入力し、適用 をクリックします。

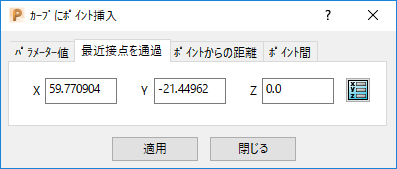

ダイアログがポイントの実座標で更新されます。

注: ポジション ダイアログを使用して座標入力、または、グラフィック ウィンドウでポイントを選択することができます。

ポイントからの距離

ポイント 3 を選択します。

現行ポイントからの距離 に 10 と入力し、適用 をクリックします。

ポイント間

ポイント数 に 3 と入力します。

ポイント 2、および、3 を選択し、適用 をクリックします。
