既存のバウンダリーでバウンダリーのトリムを行うには

既存のバウンダリーで新規バウンダリーのトリムを行うには、バウンダリー トリム オプションを選択します。これらのオプションを使用できるのは、削り残し、選択サーフェス、低傾斜、シルエット、干渉なし、ストック モデル削り残しの各バウンダリーのみです。

• トリムバウンダリーリスト － リストから、トリムバウンダリーとして使用する既存のバウンダリーを選択します。
• 内側 － 新規バウンダリーは、トリムバウンダリーの内側になります。
• 外側 － 新規バウンダリーは、トリムバウンダリーの外側になります。

注: 別のバウンダリーによる、トリムバウンダリーのトリムは実行できません。

この例では、選択サーフェスバウンダリーの作成方法を説明します。examples フォルダーの cowling.dgk モデルを使用します。

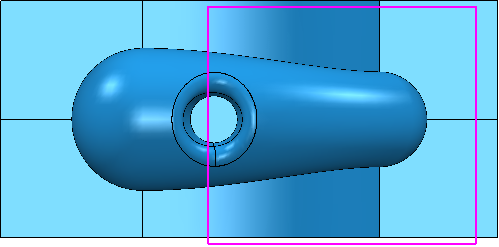

1. シンプルな ユーザー定義バウンダリー を作成します。



2. 以下のように、選択サーフェスバウンダリー ダイアログを設定します。
   1. バウンダリートリム を選択します。
   2. トリムバウンダリー にユーザー定義バウンダリーを指定します。
   3. 内側 を選択します。



3. 内側 の代わりに 外側 を選択すると、次図のようになります。

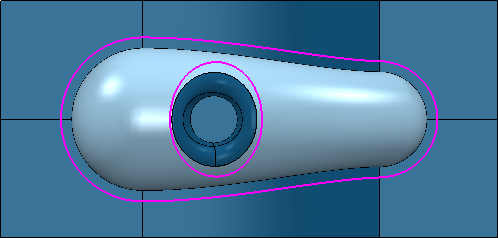

4. バウンダリートリム を選択解除し、選択バウンダリー を作成します。
