勾配カーブを作成

サーフェス、ソリッド、コンポーネントから勾配カーブを作成することができます。 勾配カーブは、ドラフトサーフェスの作成時に使用されます。

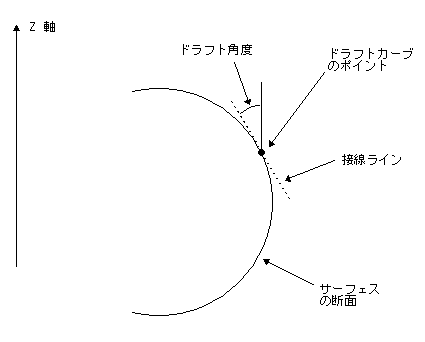

勾配カーブのポイントは、サーフェス沿いに定義されます。 次に示すように、ポイントは、接線が基準平面への軸法線と勾配角度を成すサーフェス上の位置として取得されます。

勾配カーブはソリッドやコンポーネント上にも類似の方法で作成されます。

勾配カーブを作成:

1. サーフェス、ソリッド、コンポーネントを選択します。
2. [ワイヤフレーム]タブ>[選択から]パネル>[勾配カーブ]をクリックします。
3. 勾配 ダイアログを使用して、勾配カーブを定義します。



   勾配角度 － 勾配角度を入力します。

   コンポジットカーブとして作成 － コンポジットカーブとして勾配カーブを作成します。 このオプションを選択解除すると、ワイヤーフレームカーブとして勾配カーブが作成されます。 ワイヤーフレームカーブ配色は下地サーフェスと同色になります。

4. OK をクリックすると、勾配カーブが作成されます。
