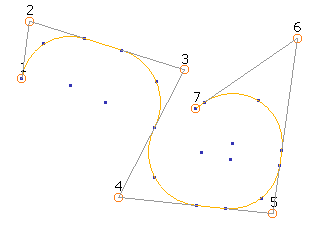

次のモデルを使用して、2D 編集モードにおける[管理]タブ > [ドラッグモード]パネル > [円弧を切替え]オプションを使用した場合の効果を確認します。
このモデルを使用して、次の方法を試します。

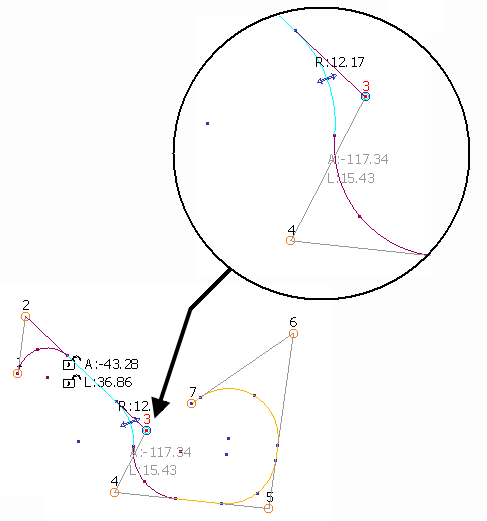

- [管理]タブ > [ドラッグモード]パネル > [円弧を切替え]オプションが選択解除された状態(既定)で、ポイント 3 を次に示す位置に移動します。
ポイント 3 を移動させると、半径を維持できなくなるまで半径 A と B は一定で、カーブを変更します。このポイント以降では、カーブの整合性を保つために、半径が適宜変更されます。

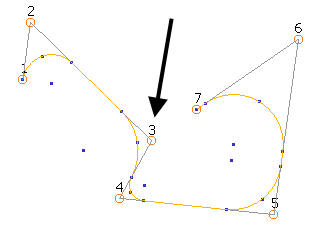

- [管理]タブ > [ドラッグモード]パネル > [円弧を切替え]オプションが選択された状態で、ポイント 3 を次に示す位置に移動します。
ポイント 3 を移動すると、半径 A と B は維持され、交差点がカーブ沿いに移動され、半径を一定に維持します。
