ソリッドを分割

既存のソリッドを複数の個別ソリッドに分割することができます。これは、次のような場合に便利です。

• 非連結ソリッドを 2 つのソリッドに分割する場合。サンプル

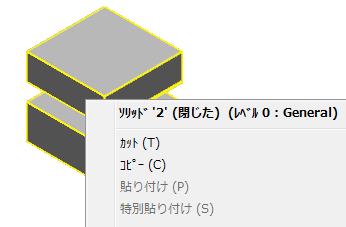

1. 非連結ソリッドを選択します。



2. [ソリッドツール]タブ > [変換]パネル > [ソリッドへ]をクリックします。

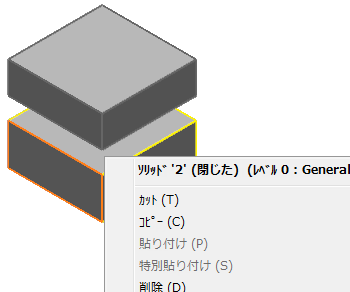

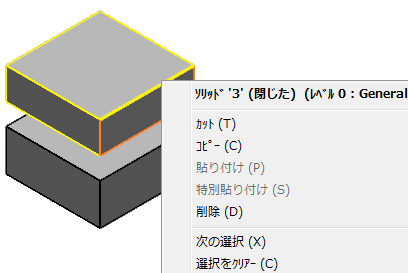

   非連結ソリッドが、2 つの別々のソリッドに分割されます。





• ソリッドを内側ソリッドと外側ソリッドに分割する場合。サンプル

1. ソリッドを選択します。

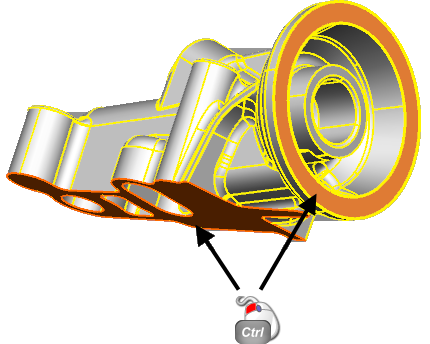

2. ソリッドの内側部分と外側部分を結合する 2 つのフェースを選択します。

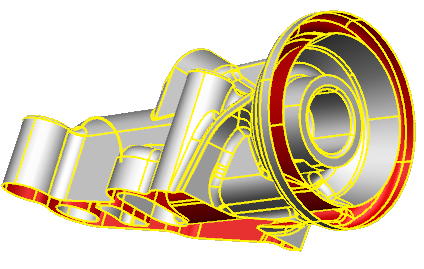

3. [ソリッドツール]タブ > [フェースを修正]パネル > [抽出]をクリックして、フェースを抽出します。

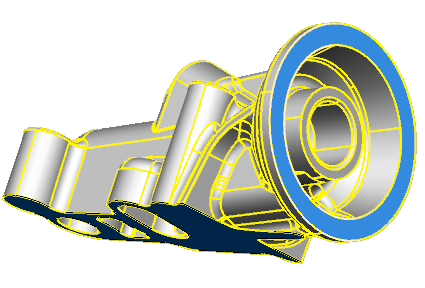

4. [ビュー]タブ > [可視性]パネル > [非表示] > [選択を非表示]をクリックして、抽出したフェースを非表示にします。
5. [ソリッドツール]タブ > [変換]パネル > [ソリッドへ]をクリックして、ソリッドを分割します。



6. [ビュー]タブ > [可視性]パネル > [非表示] > [選択以外を非表示]を使用して、ソリッドを個別に表示します。

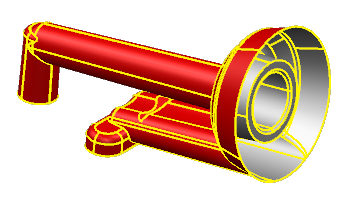

   • 外側ソリッド:

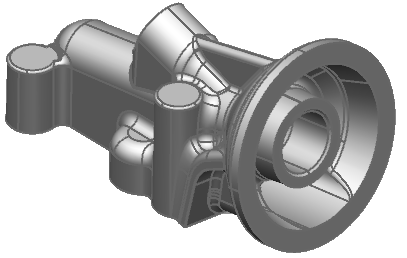

   • 内側ソリッド:
