アセンブリの孔の表を作成

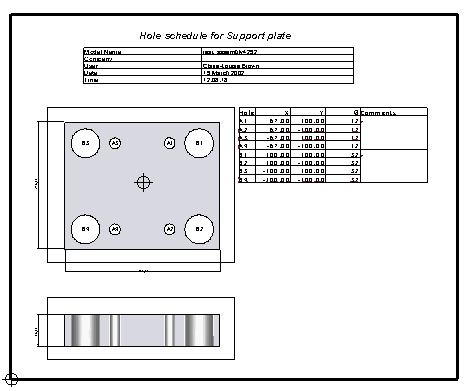

アセンブリから、孔の表の詳細ドローイングを自動作成します。次図のようなモールドベースデザインの孔の表を作成することができます。

1. [図面]タブ > [ドローイング]パネル > [コンポーネントドローイング]をクリックします。コンポーネントドローイング ダイアログが表示されます。
2. 必要に応じて、ダイアログのオプションを設定します。
3. OK をクリックします。

次の要素を含む、アセンブリ内の各プレートのドローイングが作成されます。

• プレートに対する 2 つのビュー （上部と側面）
• プレートの寸法 （モールドのみ）
• 孔の表とラベル

component_drawing_template.psmodel という名前のテンプレート モデルを使用して、ドローイングをカスタマイズすることができます。
