[トレランス / 寸法単位]ページを使用して、寸法のトレランス/寸法オプションを変更します。
トレランスオプション
寸法には、その値に関連する 2 つのトレランスがあります。トレランスは、寸法値の変動許容範囲を指します。
スタイル － ドロップダウンリストから、トレランスのラインスタイルを選択します。
文字高さ － トレランス値の文字高さを入力します。
小数位 － トレランス値の小数位の桁数を入力します。
アライメント － ドロップダウンリストから、トレランスのアライメントスタイルを選択します。
アライメントタイプ 1 － トレランスの上限が 0.15、下限が -0.05 の場合、次図のような寸法が表示されます。
アライメントタイプ 2 － トレランスの上限、下限共に 0.1 の場合、次図のような寸法が表示されます。
アライメントタイプ 3 － 寸法値 が 75 で、トレランスの上限が 0.15、下限が -0.05 の場合、次図のような寸法が表示されます。
寸法単位オプション

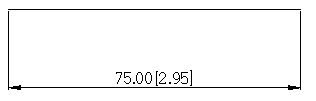

このオプションを使用して、 寸法を 2 通りの単位で表示します。標準の寸法単位はカッコなし、もう一方の単位はカッコ付きで表示されます。
mm / インチの両方表示 － 寸法を 2 通りの単位で表示します。
単位 － 第 2 寸法単位を選択します。
小数位 － 第 2 寸法単位の小数位桁数を入力します。
トレランス小数位 － トレランスが表示されている場合、第 2 寸法単位のトレランス小数位桁数を入力します。
