カーブを再ポイント

互いに等距離である特定の数のポイントを含むように、カーブ、または、コンポジットカーブのセグメントを変更することができます。

サーフェスカーブでは、2 つのポイント間にそのポイントを再分布させることはできますが、新規ポイントを挿入することはできません。

次の方法で、カーブを再ポイントします。

1. 1つまたは複数のカーブを選択します。サンプル



   注: 単一サーフェス上の複数カーブを再ポイントすることはできますが、全てのカーブは同じ方向でなければいけません。
2. [カーブツール]タブ > [フィット]パネル > [再ポイント]をクリックします。

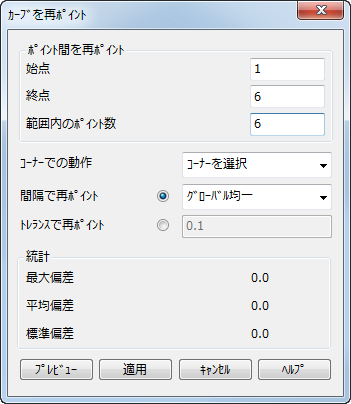

3. [カーブを再ポイント]ダイアログを使用して、カーブ沿いにポイントを再分布します。



   ポイント間を再ポイント － このセクションのオプションを使用して、再ポイントするポイントを指定します。

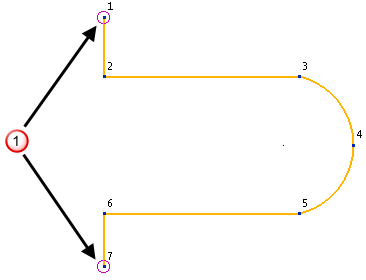

   • 始点 と 終点 － 再ポイントするカーブのセグメントの始点と終点を選択することができます。デフォルトで、カーブの始点と終点が与えられます 。指定されたポイントに、マーカーが配置されます。



   • 範囲内のポイント数 － （ワイヤーフレームカーブとコンポジットカーブのみ）これは、カーブに追加され、かつ、始点と終点の間で均一に分布される新規ポイントの数です。

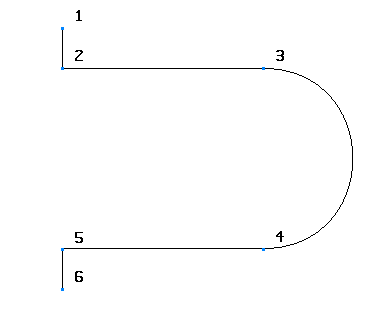

     この例では、ポイント3 が 始点 として、ポイント 5 が終点 として選択されます。



     範囲内のポイント数 値として 6 を入力する場合、次のカーブが生成されます。



   コーナーでの動作 － （ワイヤーフレームカーブとコンポジットカーブのみ）削除しないようにするポイントを選択することができます。これらのポイントは、コーナーとしてマークされます。

   コーナーを選択せず、デフォルトの設定（始点 = 1、終点 = 7、範囲内のポイント数 = 7）を使用する場合、 次のカーブが作成されます。



   • 新規ポイントが、互いに等距離に追加されます。
   • 全てのオリジナルポイントがカーブから削除されます。
   • 新規ポイントの接線の強さはフリーになります。

   コーナーを追加する場合、コーナーポイントがカーブ内で固定されるという点以外は、同じです。

   注: コーナーポイントは、範囲内のポイント数 のポイントには含まれません。

   コーナーでの動作 リストには、3 つのオプションがあります。

   • コーナーを選択 － コーナーを選択するポイントをクリックします。

     この例では、ポイント 2 が選択されます。コーナーマーカーがカーブに追加されます。



     これにより、次のカーブが作成されます。



     コーナーを選択 オプションを使用して、複数ワイヤーフレームカーブでコーナーを選択することはできませんが、全不連続性を保存 オプションを選択して、コーナーポイントを追加することはできます。

   • 全てのコーナーを削除 － これにより、カーブから全てのコーナーが削除されます。
   • 全不連続性を保存 － これにより、カーブ沿いの全不連続性においてコーナーマーカーを追加します。既にマークされている他のコーナーは、マークされたままになります。

     この例において、ポイント 2 と 6 は不連続であるため、コーナーとしてマークされます。



     これにより、次のカーブが作成されます。



     コーナーマーカーを削除するには、コーナーをクリックします。

   間隔で再ポイント － 感覚で定義された方法を使用して、カーブを再ポイントします。

   • グローバル均一 － このオプションにより、カーブ長さとポイント数によって、カーブ沿いにポイントを均等に配置することで、カーブを再ポイントします。多数のポイントにより、より正確な再ポイントを行うことができます、
   • レギュラー － このオプションにより、2 つのポイント間の最短距離をとることでカーブを再ポイントし、現在存在しているポイント間で、カーブ全体に沿ってこの間隔を使用します。
   • 線状 － このオプションにより、2 つのポイント間の最短距離をとることでカーブを再ポイントし、現在存在しているポイント間で、カーブ全体に沿ってこの間隔を使用します。 間隔は、ストレッチされ、既存のポイント間でわずかに圧縮されて、線状ブレンドを行います。

   トレランスで再ポイント － カーブを再ポイントし、特定のトレランスをフィットさせます。このオプションを選択した場合、PowerShape によってポイント数が自動的に計算されます。

   統計 － 再ポイントしたカーブのオリジナルカーブに対するフィット精度が、次の値で表されます。

   • 最大偏差 － 再ポイントされたカーブがオリジナルカーブから変動する最大値
   • 平均偏差 － 再ポイントされたカーブがオリジナルカーブから変動する平均値
   • 標準偏差 － 平均からの偏差の大きさ

   プレビュー － 再ポイントされたカーブデータで統計領域を更新オリジナルで再ポイントされたカーブも表示されます。
4. OK をクリックして変更を保存し、ダイアログを閉じます。
