フィレット円弧は、編集結果が 2 つのラインに影響を及ぼす点を除いて、他の円弧 と同じ方法で編集されます。これは、フィレット円弧が 2 本のラインに依存することに起因します。
従属性 とは、オブジェクト間に作成される関連性のことです。 任意のオブジェクトを編集すると、そのオブジェクトと従属性を持つ他の全オブジェクトも自動的に更新されます。 特定の編集はオブジェクト間の従属性を放棄します。
次の方法で、フィレット円弧を編集します。

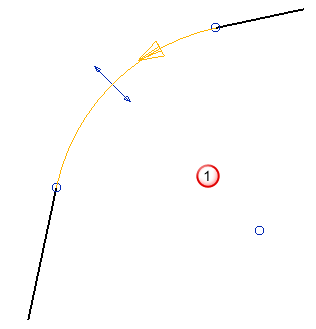

- フィレット円弧を選択します。
フィレット円弧が強調表示され、グラフィックハンドルが表示されます。

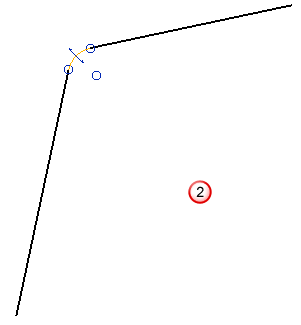

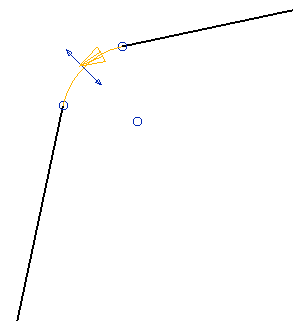

- 矢印のグラフィックハンドルをドラッグして、フィレット円弧の半径を編集します。
フィレット円弧をフィットさせるために、半径の両側の 2 本のラインをトリム
、または、延長
することができます。

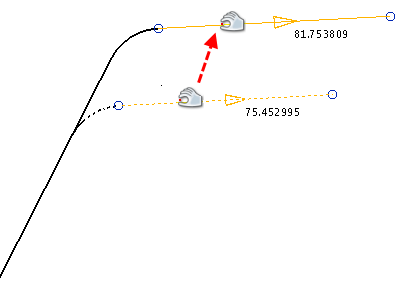

- クリックしてドラッグし、1 本のラインの位置を移動させます。
円弧と他のラインも更新されます。

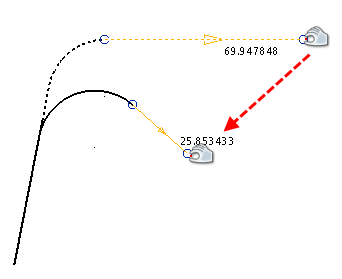

- クリックしてドラッグし、ラインの端点の 1 つの位置を移動させます。
円弧と他のラインも更新されます。

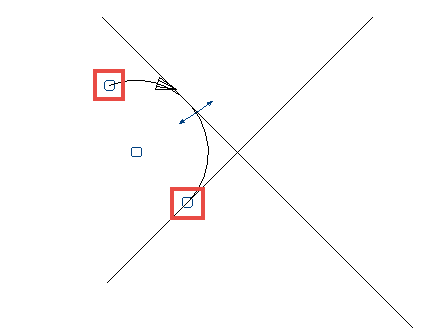

- フィレット円弧の開始、または、終了位置で、グラフィックハンドルをクリックしてドラッグします。
これによりオブジェクト間の従属性が放棄され、ラインは元の長さに戻ります。

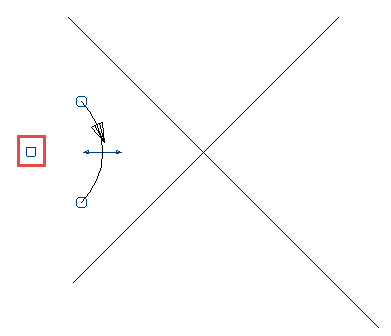

- グラフィックハンドルをクリックしてドラッグし、フィレット円弧の中心を編集します。
これによりオブジェクト間の従属性が放棄され、ラインは元の長さに戻ります。
