次の方法で、単一カーブの 2 つの不連続コーナー間 にフィレットを作成します。
- [ワイヤフレーム]タブ > [作成]パネル > [フィレット] > [トリムブレンドカーブ]をクリックします。

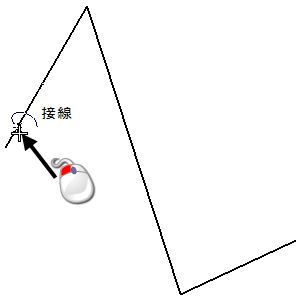

- 第 1 位置をクリックして、カーブ の開始接線を定義します。
インテリジェントカーソルがオンの状態でカーソルをワイヤーフレームオブジェクト上で移動すると、接線を定義する場所で 「接線」 という語が表示され、（例えば 「終点」 が表示される場合など）それ以外の位置ではプログラムは始点が定義されると仮定します。

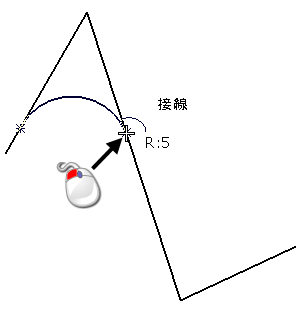

- 第 2 位置をクリックして、ブレンドを定義する必要がある、カーブの終了接線を定義します。

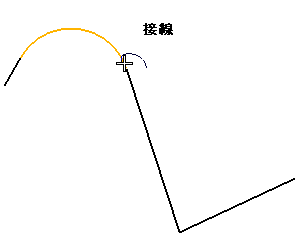

- 新規フィレットカーブが作成され、オブジェクトがトリムされます。 これは、2 つのポイントを持つベジェカーブになります。
注: [オプション]ダイアログの[カーブ]ページで[トリム選択肢の問合せ]を選択した場合、[トリム候補]ダイアログが表示され、トリムされた 8 つのフィレット候補をそれぞれ表示することができます。
