カーブをアペンドして、単一カーブを形成

アペンドの対象は次の通りです。

• ワイヤーフレームオブジェクトからコンポジットカーブ
• カーブからカーブ

2 つのオブジェクトの端が結合しない場合、端にスパンが追加されます。

次の方法で、カーブをアペンドします。

1. カーブを選択します。

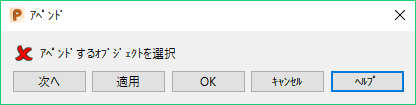

2. [管理]タブ > [修正]パネル > [アペンド]をクリックして、[アペンド]ダイアログを表示します。



3. オブジェクト アペンドを選択します。

   コンポジットカーブをアペンドする場合、ワイヤーフレームオブジェクトを選択できます。カーブをアペンドする場合、カーブのみを選択することができます。

   アペンドするオブジェクトを選択 の横の が に変更します。

   デフォルトで、相互に最も近いオブジェクトの端がアペンドされます。2 つの端が接しない場合、これらはスパンによって結合されます。新規スパンの端の接線は、既存のオブジェクトの端と一致します。



4. これが必要な候補ではない場合、ダイアログの 次 を選択して、他の候補を表示します。

   次 をクリックすると、他の候補が画面上に表示されます。

5. 必要な候補がある場合には、適用、または、OK: をクリックします。
   • 現行カーブにさらにオブジェクトをアペンドする場合、適用 をクリックして、別のオブジェクトを選択します。
   • これ以上オブジェクトをアペンドしない場合、OK をクリックします。
