サーフェスを検査

ソリッド、サーフェス、コンポーネントのいずれかを検査して、次の検査データを表示することができます。

• Coordinates
• サーフェス法線
• 勾配角度: 基準平面からカーソルの下のサーフェス上のポイントの法線までが計測されます。
• 曲率: 曲率を次のいずれかとして表示することができます。
  • 最大値および最小値
  • T パラメーター方向または U パラメーター方向に沿った値
  • 半径または曲率の値

  [オプション]ダイアログの[サーフェス解析]ページで関連する[曲率]タイプと[表示方法]オプションを選択します。

検査データを表示するには:

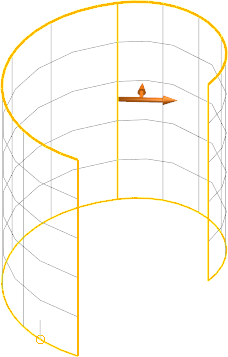

1. ソリッド、サーフェス、コンポーネントのいずれかを選択します。サンプル



ヒント: 複数のアイテムを選択することができます。
2. [視覚化]タブ > [ツール]パネル > [サーフェス検査]をクリックします。
3. 選択サーフェス上でポジションをクリックします。サーフェス法線の矢印が表示され、勾配角度と位置の曲率値がカーソルの下に表示されます。
4. [ファイル] > [オプション] > [アプリケーションのオプション] > [ツール] > [解析]を選択し、[サーフェス解析]ページを使用して、表示されるデータを指定します。
5. サーフェス上でカーソルをドラッグして、異なる位置のデータを表示します。

   複数のサーフェスが選択されている場合、カーソルを任意のアイテムから別のアイテムにドラッグすることができます。

6. サーフェス検査データを取り込むには、マウスの左ボタンを押したまま、[Enter]を押します。異なる位置でデータを取込むには、この操作を繰返します。
7. [視覚化]タブ > [ツール]パネル > [サーフェス検査]をクリックして、検査モードをオフにします。
8. テキストエディターの 貼り付け オプションを選択し、取込まれたデータを貼り付けます。
   注: 検査モードを無効にするまで、データを貼り付けることはできません。
