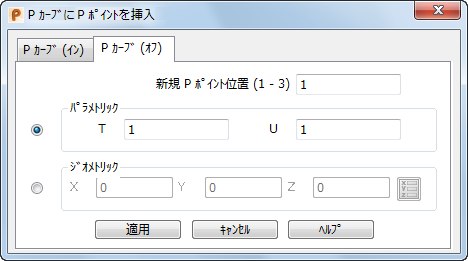

P カーブ（オフ）タブ

このタブを使用して、P カーブの形状を変更して P ポイントを挿入します。

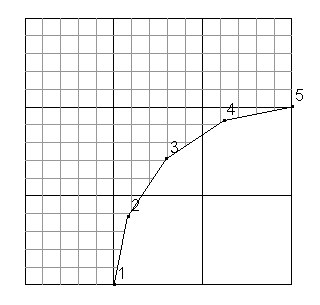

次の例では、このダイアログのオプションを示しています。

新規 P ポイント位置 － P カーブ上の、新規 P ポイント位置を定義します。3 を入力した場合、新規 P ポイントが 3 になり、以前のポイント 3 以降の全てのポイント番号が再設定されます。

次の 2 つの方法で、ダイアログのこのページから P ポイントを挿入します。

• パラメトリック － サーフェス上の T パラメーターと U パラメーター位置を使用して、P カーブに P ポイントを挿入します。

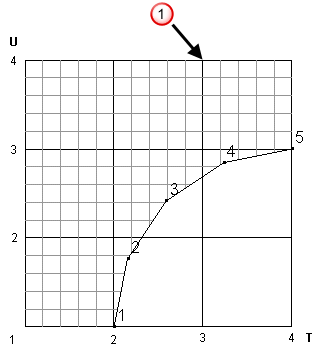

  次の例では、T = 3 と U = 4 に、新規 P ポ イントを挿入します。

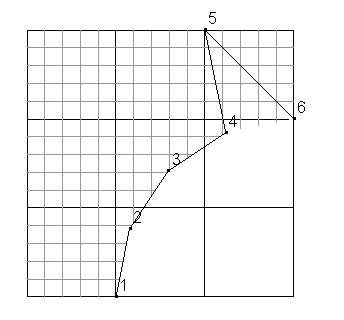

  新規 P ポイントを P ポイント 4 と 5 の間に配置するため、新規 P ポイント位置 に 5 を入力します。結果は次のようになります。



• ジオメトリック － 指定の位置に最も近いサーフェス上に P ポイントを挿入します。

  XYZ 座標を入力するか、または、[ポジション] ボタンをクリックして[ポジション]ダイアログを表示し、位置の入力ツールを使用します。

  注: グラフィックウィンドウをクリックして、位置を入力することもできます。

  サンプル

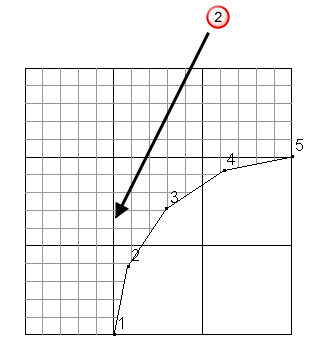

  1. XYZ 座標を入力します。次の例では、入力した座標が指定位置 を示します。

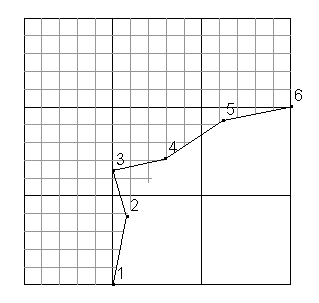

  2. 新規 P ポイントを P ポイント 2 と 3 の間に配置するため、[新規 P ポイント位置]に 3 を入力します。結果は次のようになります。
