コンポーネントの交点を検出

アセンブリ内における、コンポーネントの交点の有無を確認することができます。

1. コンポーネントを選択します。

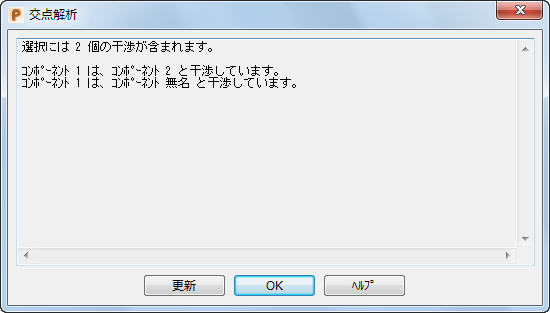

2. [アセンブリ]タブ > [修正]パネル > [交点]をクリックして、[交点解析]ダイアログを表示します。



   ダイアログは、選択コンポーネント間の干渉を報告します。

3. 他のコンポーネントを確認する場合、それらのコンポーネントを選択して 更新 をクリックします。
4. OK をクリックして、ダイアログを閉じます。
