カーブをスプライン

このオプションは、サーフェスを滑らかにして選択ポイントに接線連続性を与えます。 接線の連続性とは、カーブの移動に連れて接線方向が滑らかに変更することを指します。選択ポイントの位置は、この操作により変更されます。

次の方法で、カーブをスプラインします。

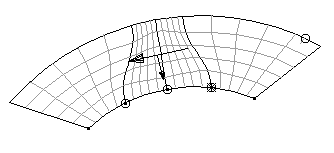

1. カーブを選択します。

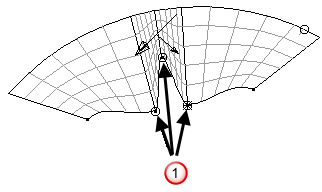

2. スプライン（スムージング）する、カーブ上のポイント を選択します。



   最低 2 つのポイントがカーブ上で選択されていなければいけません。 開いたカーブでは、始点、または、終点を選択できません。

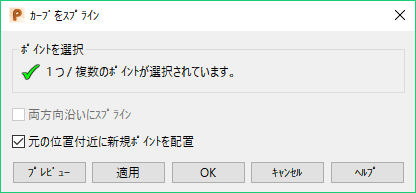

3. [管理]タブ > [修正]パネル > [スプライン]をクリックして、[カーブをスプライン]ダイアログを表示します。



   ヒント: ポイントを選択していない場合、または、カーブポイントの現行選択が正しくない場合、ダイアログが開いている間に異なるカーブを選択 することができます。
4. ダイアログのオプションを使用して、カーブ上のポイントをスプラインします。

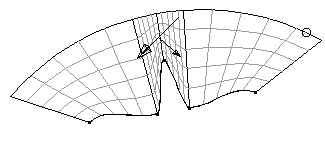

   • 両方向沿いにスプライン － 選択ポイントの周囲に両方向でスプラインを適用します。

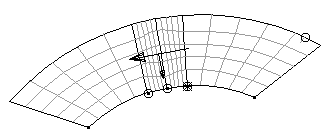

   • 元の位置付近に新規ポイントを配置 － スプラインしたカーブ上の元の位置の近くにポイントを配置します。



   非選択の場合、それらはスプラインカーブ沿いに均一に分布されます。



5. ポイントが位置決めされる方法が不明な場合、プレビュー ボタンをクリックして結果を確認します。
6. OK をクリックして、スプラインを適用し、ダイアログを閉じます。
