サーフェス、ソリッド、メッシュ、コンポーネントの周囲のコンポジットカーブアウトラインを作成することができます。
次の方法で、アウトラインカーブを作成します。
- アウトラインカーブを作成するオブジェクトを作成します。例えば、次の選択には、ソリッド、サーフェス、メッシュが含まれます。

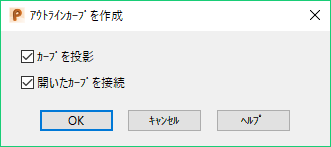

- [ワイヤーフレーム]タブ > [選択から]パネル > [アウトラインカーブ]をクリックして、[アウトラインカーブを作成]ダイアログを表示します。

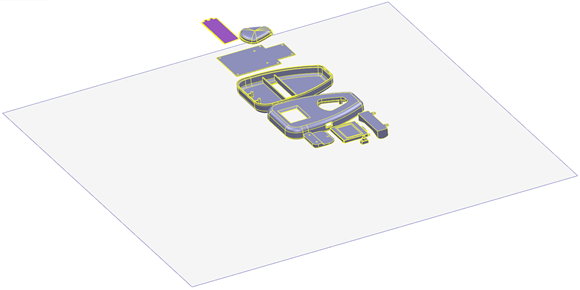

次図のように、投影平面が基準平面の法線にアラインします。

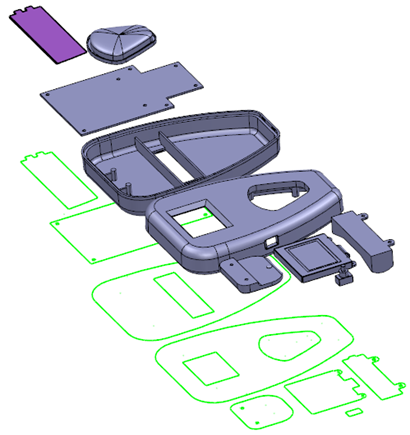

- カーブを投影 を選択して、投影平面上にアウトラインカーブを描画します。
注: カーブを投影 を選択解除すると、オブジェクトと同じ位置にアウトラインカーブが作成されます。オブジェクトを非表示にすると、アウトラインカーブが表示されます。
を使用すると、基準平面が変更されます。
- OK をクリックすると、選択オブジェクトのアウトラインカーブが作成されます。
注: メッシュ内の内部輪郭を認識できない場合、[管理]タブ > [トライアングルメッシュ]パネル > [メッシュを細分化]を使用して、トライアングルメッシュを低減させます。
ヒント: メッシュ周囲に輪郭カーブを作成する場合、スプラインカーブ、または、円弧フィッティング を使用して、スムースなカーブを実現する必要がある場合があります。
