注釈オプション

注釈とは、寸法のテキストを指します。

注釈オプションを変更するには、[注釈]ページを使用します。

スタイル －ドロップダウンリストから、スタイルを選択します。

フォント －注釈のフォントを選択します。

埋込みテキスト －テキストを引出し線に埋込みます。

横書きテキスト －全てのテキストの方向を、基準平面に対して水平にします。

次図の角度付き寸法があると想定します。

テキストを水平にすると、寸法は次のように表示されます。

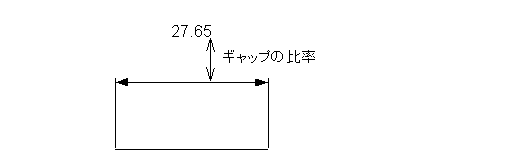

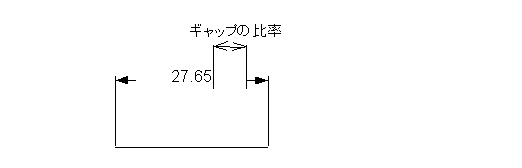

ギャップの比率 －引出し線とテキスト間のギャップを編集します。

分数－寸法の小数部分を分数に変換します。デフォルトで、1/8 単位で表記した際の最近値になります。

分数分母 －分数の分母を特定の値に設定します。これは、寸法値の比較に有用です。

文字高さ －テキストの高さを編集します。

ピッチ －文字間を設定します。

プロポーショナル文字 （DUCT フォントのみ）－各文字の領域を固定しません。

角度フォーマット －角度寸法の表示方法を変更します。角度フォーマット を選択して、全ての角度寸法を次のいずれかで表示します。

小数位 －小数位とは、小数点の後に表示される数字の数です。デフォルトで、小数位は 2 桁となっています。

末尾の 0 を除去 －小数点以下の 0 を寸法注釈から除去します。このオプションは、デフォルトで選択解除されています。

マルチパーツ寸法オプション －ベースポイント寸法、チェーン寸法、座標寸法のオプションです。

ベースポイント引出し線ギャップ －ベースポイント寸法の、引出し線とテキスト間の距離です。
テキスト中央配置 －テキストを引出し線の中央に配置します。このオプションを選択解除した場合、引出し線上で寸法のテキスト位置をクリックしなければいけません。
