中心キーポイントにスナップ することにより、円と孔の中心以外の全てのポイント入力を除外できます。この機能は、多数の孔の寸法付け時に有用です。
このオプションを選択すると、カーソルが
に変化して、ポイント入力が中心キーポイントのみに制限されていることを示します。
円のジオメトリ上の全ポイントが、該当円弧の中心にスナップされます。 例:

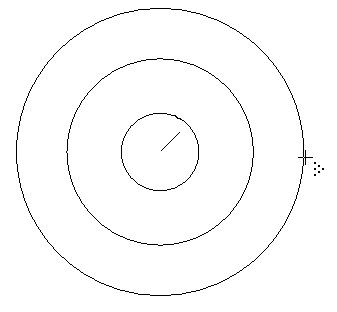

- 円弧上にカーソルを移動します。

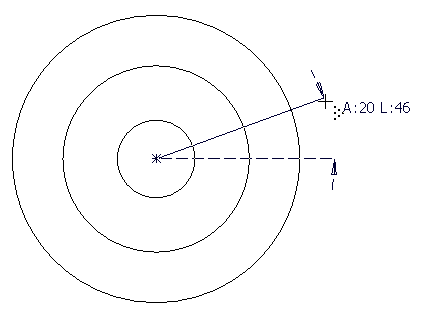

- クリックして該当円弧の中心にスナップします。
円弧の中心を直接選択する必要はありません。
ヒント: これは、重なり合っている円弧、または、同心円のように中心を検出しにくい円弧で作業する場合に有用です。
次の方法で、中心キーポイントにスナップ をアクティブに設定します。
- ステータス バーで
を右クリックすると、インテリジェント カーソル フライアウトが表示されます。
をクリックして、中心キーポイントにスナップ をアクティブにします。
