ワークプレーンを編集: モデルの傾斜フェースにアライン

既存のワークプレーンをモデルの傾斜フェースにアラインするには:

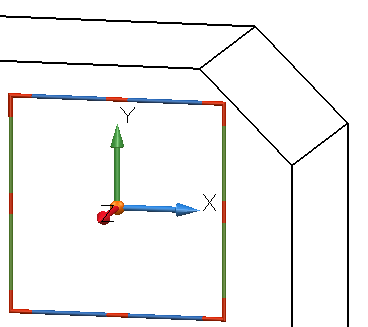

1. ワークプレーンを選択して、グラフィックハンドルを表示します。

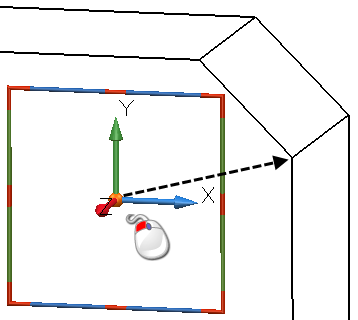

2. 傾斜フェース上の既存のジオメトリにスナップすることによって、ワークプレーンを移動します。



   ワークプレーンが新しい位置に移動します。



3. 既存の別のジオメトリに向かってワークプレーンの軸の 1 つをドラッグします。



   X 軸の方向が、傾斜面上に配置されるように変更されます。



   PowerShape は、他の 2 つの軸を(できるだけ変更せずに)アラインする方法について、最善の推測を行います。

4. 傾斜フェース上で他の軸をアラインするには、配置した軸を中心にワークプレーンをツイストします。



   Y 軸が傾斜フェース上に配置されるように、ワークプレーンが X 軸を中心にツイストします。



注: X 軸を中心にワークプレーンをツイストする代わりに Y 軸をドラッグした場合は、X 軸が移動します。

ワークプレーンがモデルの傾斜フェースにアラインされました。これで、モデルの傾斜フェースで直接作業することができます。
