ソリッドを置換ダイアログ

このダイアログを使用して、加算、減算、交差フィーチャーに使用したソリッドを置換します。

[オブジェクト選択]: フィーチャーの置換対象になるオブジェクトが選択済みかを示します。置換対象には、ソリッド、サーフェス、シンボルを使用することができます。

OK － 変更内容を了解して、ダイアログを閉じます。

[キャンセル]: 変更を保存せずに、ダイアログを閉じます。

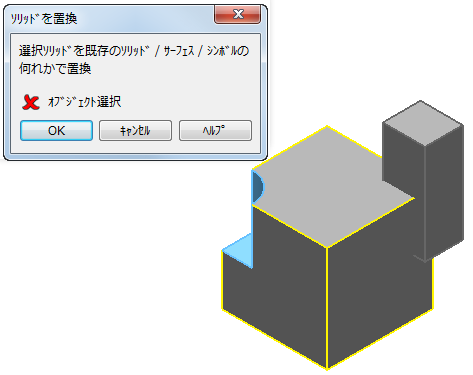

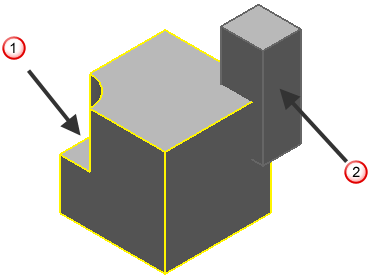

次図の例では、減算ソリッド がブロック で置換されます。

1. ソリッドフィーチャーツリーの 減算フィーチャー アイコン をダブルクリックし、ブーリアンフィーチャー ダイアログを表示します。

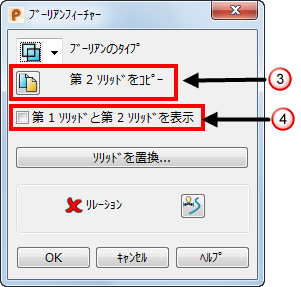

   減算ソリッドのコピーを保持する場合、[ソリッドを置換]をクリックする前に[第 2 ソリッドをコピー] をクリックします。

   減算ソリッドを表示する場合、[ソリッドを置換]をクリックする前に[第 1 ソリッドと第 2 ソリッドを表示] を選択します。



2. ソリッドを置換 をクリックして ソリッドを置換 ダイアログを開きます。

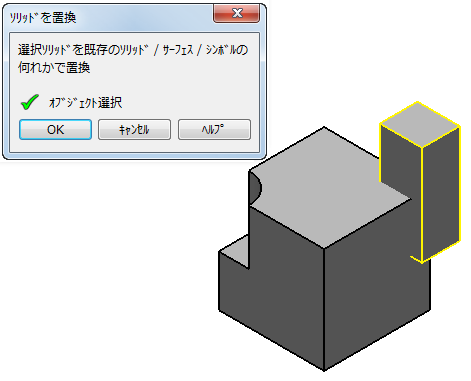

3. オリジナルソリッドの置換に使用するオブジェクトを選択します。



4. [OK]をクリックして、変更を適用します。円筒ソリッドが削除され、ブロックがアクティブソリッドから減算されます。
