電極についての情報を含む、電極要約シートと呼ばれる、電極の特別な表を生成することができます。
次の方法で、電極要約シートを作成します。
- [注釈]タブ > [表]パネル > [電極]をクリックして、[電極要約シート]ダイアログで既定のレイアウトの情報を表示します。

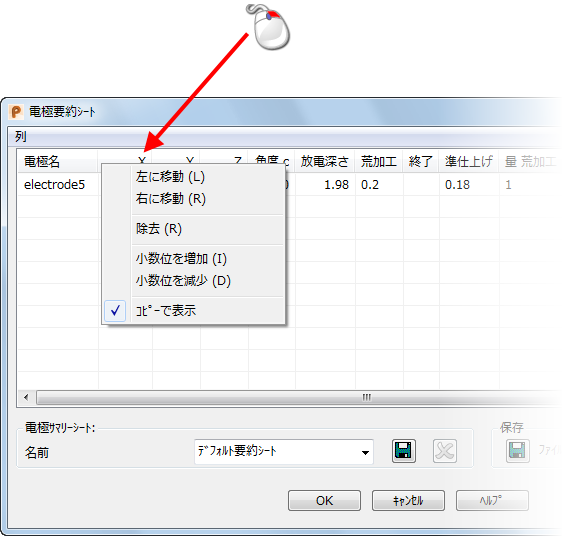

- 電極要約シート ダイアログの列見出しを右クリックして、コンテキストメニューのオプションを使用し、要約シートのレイアウトをカスタマイズします。
コンテキストメニューには、次のオプションが含まれます。
- 列の追加 / 削除
- 列を右 / 左に移動
- 数値データの小数位桁数の設定
- 電極のコピーに表示する属性を選択
次も使用することができます。
- [列]をクリックして、シートに含めることのできる列のリストを表示します。
- Excel テンプレートを使用して、数式や会社のロゴなどを入力します。
- ドラッグして、列の順序を入替えます。
OK のクリック後、要約シートを.csv（カンマ区切り）か .xlsx（MS Excel）形式で保存することができます。
注: 電極のドローイングに電極を追加すると、電極のテンプレートドローイング上に作成された 電極要約シート も更新されます。電極のコピーは、スプレッドシート「親」電極以下に追加されます。
ヒント: セットアップシートの Worksheet コンテキストメニューから レイアウトを修正 を選択して、電極要約シート を表示することもできます。
