ハッチを使用して、ドローイングの選択領域にパターン模様を付けます。異なる領域に、異なるパターンを適用することができます。

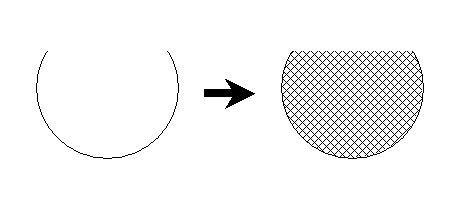

開いた領域にハッチを適用することもできます。次図のように、仮想のラインがバウンダリーの端を閉じます。
ハッチ内には、孔や島を作成することができます。

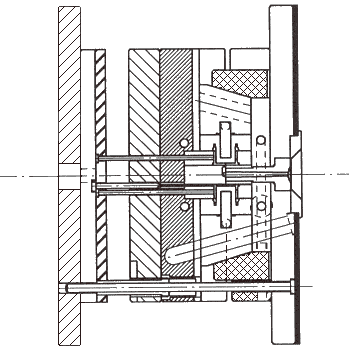

通常、ドローイングは次の目的でハッチされます。
- 断面を表示するため
- 同一マテリアル、または、異なるマテリアルの使用箇所をドローイング上で明確化するため
