ポリゴンを作成

次の方法で、ポリゴンを作成します。

1. [ワイヤーフレーム]タブ > [作成]パネル > [ライン] > [ポリゴン]をクリックして、[ポリゴン]ダイアログを表示します。



2. ポリゴンの辺の数を入力します。最小値は 3 です。
3. ダイアログの 3 つのポリゴンの作成方法から 1 つを選択します。 どちらの方法を使用する場合でも、2 つのポイントを入力しなければいけません。

   1 つ目の位置を入力すると、始点から現在のカーソルの位置まで伸縮性のあるラバーバンドポリゴンが表示されます。 ポリゴンの寸法も表示されます。 最終点をクリックすると、ポリゴンが作成されます。

   • 中心ポイントとコーナーポイント － 中心ポイントをクリックして、カーソルをコーナーポイントにドラッグし、ポリゴンを作成します。



   • 中心ポリゴンとエッジ中間ポイント － 中心ポイントをクリックして、カーソルをエッジの中点にドラッグし、ポリゴンを作成します。



   • エッジポイント － エッジの開始と終了ポイントをクリックして、ポリゴンを作成します。 この方法でポリゴンを作成すると、反転 オプションが利用可能になります。



4. [エッジのポイント]の方法を選択した場合は、[反転]オプションを選択することができます。これにより、作成されたポリゴンの中心が反転され、定義エッジの反対側になります。



5. [コンポジットカーブを作成]を選択すると、作成するポリゴンのラインと円弧から自動的にコンポジット カーブが作成されます。
6. ポリゴンの各直線エッジ間にフィレット円弧を作成するには、[フィレット半径]テキスト ボックスで半径を指定します。0 に設定すると円弧は作成されません。

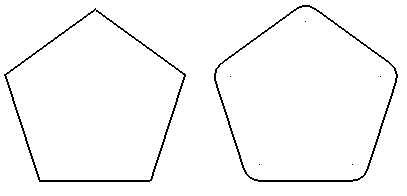

   次の例は、2 つの五角形を示しています。 左側のポリゴンは、フィレット半径 を 0 として作成したものです。 右側のポリゴンは、フィレット半径 を 4 として作成したものです。



7. [OK]をクリックし、ポリゴンを作成して、ダイアログを閉じます。
