[標準]タブは、選択したカタログ コンポーネントの寸法を表示します。
現在定義中のコンポーネントタイプを反映したパラメーターが表示されます。低解像度の画面でプログラムを実行している場合、レベルツールバーが自動的に非表示に切替わり、コンポーネントパラメーターの制御により多くのスペースを設けるようパネルの高さが制限されます。

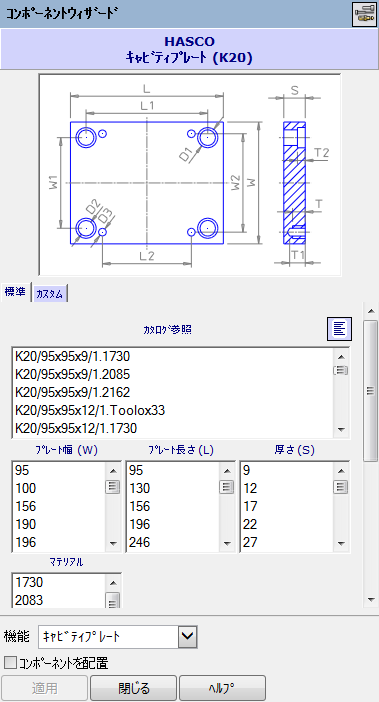

グラフィック ウィンドウのイメージは、[コンポーネントを選択]ダイアログから選択したコンポーネントです。イラストには、選択コンポーネントの寸法ラベルが表示されています。
コンポーネントによっては、ウィザードに追加のタブがあります。これらのタブは、コンポーネントを選択 ダイアログで表示されるタブと対応しています。異なるタブを選択して、コンポーネントの異なるイラストを確認することができます。これにより、複雑なコンポーネントの全てのパラメーターを容易に確認できるようにします。 タブを選択して、異なるイラストを確認します。

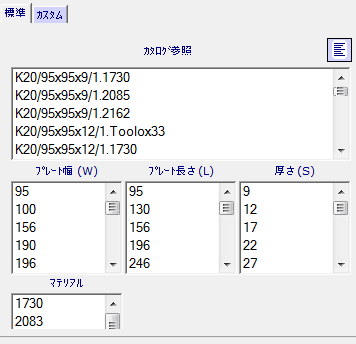

ウィザードのこのセクションには、カタログから選択したコンポーネントの、デフォルト寸法とマテリアルオプションが表示されます。
コンポーネントのすべてのカタログ オプションを表示するには、[全てを表示]
をクリックします。必要な寸法 とマテリアルを選択します。カスタム設定のオプションは、カスタム で利用可能です。
寸法を選択すると、他の欄には有効な組合せとなる値のみが表示されます。
マテリアル － 使用するマテリアルの国際規格番号を選択します。
バーをクリックして、表示されていないセクションを展開します。
標準パラメーターが表示されます。色表示されたバーを再びクリックすると、ボックスが非表示になります。
機能 － 選択するオプションにより、コンポーネントを配置するコンポーネントを指定します。ドロップダウン リストからオプションを選択するか、既定のオプション([モデル上で選択])を使用して、モデル内のコンポーネントを選択します。
コンポーネントを配置 － このオプションを選択し、ブラウザページの 適用 をクリックして、アセンブリにオブジェクトを追加します。アセンブリモデリングから次のようにして、これを配置することができます。
- 既存のコンポーネントを選択します。有効なアタッチメントが、新規コンポーネント上で可視になります。
- 新規コンポーネントのアタッチメントをクリックします。既存コンポーネント上の有効なアタッチメントが可視になります。既存のコンポーネント上のアタッチメントには、平面アタッチメントと軸アタッチメントの 2 種類があります。
平面アタッチメント － 矢印として示されます。このアタッチメント上にカーソルを移動させると、新規コンポーネント上のアタッチメントが、既存のアタッチメントと同じ平面にアラインされます。クリックすると、新規コンポーネントがカーソル位置に配置され、この平面アタッチメントとアラインされます。
軸アタッチメント － 底部の円と共に、矢印として示されます。このアタッチメント上にカーソルを移動すると、新規コンポーネント上のアタッチメントが、軸アタッチメントに固定されます。画面上の任意の場所でマウスをクリックし、別のアタッチメント上に移動させないと、新規コンポーネントがこの軸アタッチメントにスナップされます。
- 新規コンポーネントが既存のコンポーネントに追加される場合、別のコンポーネントが表示されます。クイック アクセス ツールバー上で
をクリックして、コマンドをキャンセルします。新規コンポーネントが消えます。
さらに、アセンブリコンポーネントとしてコンポーネントが登録されます。アセンブリモデリング の手法を使用して、該当コンポーネントのさらなるコピーの作成や、修正を行うことができます。
- 適用 をクリックして、画面上にコンポーネントを作成します。
