ハッチパターンを編集 ダイアログの 間隔 オプションを使用して、ハッチパターン間の距離を指定します。

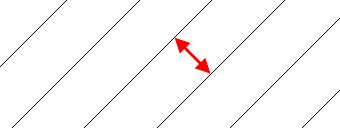

間隔 1 － 選択したハッチパターンの、ライン間の距離を入力します。
間隔 2 － 2 つのラインスタイルを使用している場合、間隔 1 は、同じスタイルのラインの間隔を定義します。間隔 2 は、スタイル 1 のラインの スタイル 2 のラインからのオフセットを定義します。次図の例では、太さの異なる 2 つのスタイルのラインを使用しています。
[間隔 1]
[間隔 2]
注: 間隔 2 が 0 の場合、全てのラインが等間隔に配置され、スタイル 1 を使用します。間隔 2 は、0 から 間隔 1 までの値を取ることができます。

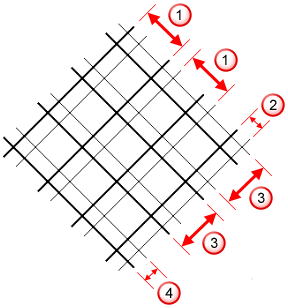

間隔 3 と 間隔 4 － 間隔 3 は、同じスタイルのラインの 角度 2 での距離を定義します。間隔 4 は、スタイル 3 のラインの、スタイル 4 のラインからのオフセットを定義します。
[間隔 1]
[間隔 2]
[間隔 3]
[間隔 4]
注:
間隔 3 と 間隔 4 は、クロスハッチ を選択した場合に利用可能になります。
間隔 2 が 0 の場合、全ての角度 1 のラインに、スタイル 1 が使用されます。[間隔 4]が 0 の場合、すべての[角度 2]のラインに、[スタイル 3]が使用されます。
