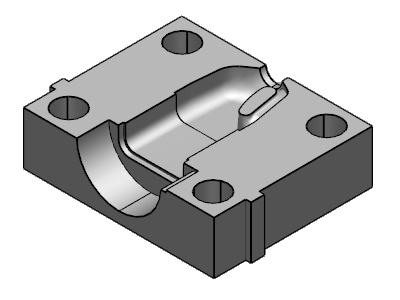

未トリムサーフェスからソリッドを作成

自動トリム機能を使用して、交差している未トリムサーフェスのグループからソリッドを作成します。

注: この機能は、お使いのライセンスにより、利用できない場合があります。

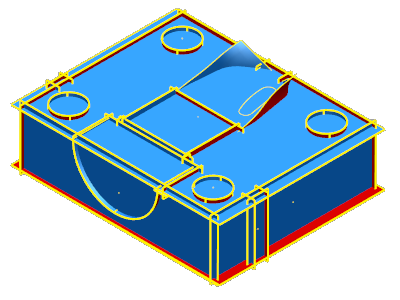

1. [ホーム]タブ > [選択]パネル > [全サーフェス]をクリックします。

   現行モデルの全サーフェスが選択されます。



2. [ソリッド]タブ > [アイテムから]パネル > [サーフェスを自動でトリム]をクリックして、[自動トリミング]ダイアログを表示します。



3. ダイアログのスライダーを使用して、トリムとソリッド生成に使用するサーフェスの数を制御します。
   ヒント: PowerShape は、保持するサーフェスと、削除するサーフェスの数を推定します。ダイアログを開いた際のスライダーの位置がこれを示します。
   • フェース ダイアログに表示するサーフェスを手動で選択することもできます。 次のオプションを使用して、トリムに含める、または、トリムから削除するサーフェスを指定します。

     維持 － トリムの際に、サーフェスを保持します。 サーフェスが緑色で強調表示され、このオプションが選択されたことを示します。

     [自動]: スライダー設定を考慮して、サーフェスを保持するか削除するかを PowerShape が自動計算します。

     削除 － トリムの際に、サーフェスを削除します。 手動で削除したサーフェスを表示 が選択されていない限り、サーフェスは非表示になります。



4. OK をクリックしてダイアログを閉じ、ソリッドを作成します。



注: ソリッドの作成に使用されたサーフェスは、トリム終了時に新規レベルに移動されます。 また、ソリッドの作成時に、モデル内に他のアクティブソリッドがなかった場合、作成したソリッドがアクティブになります。

注: 自動トリム機能によるソリッド作成が、ブーリアン演算のエラーにより失敗した場合、ソリッドのブーリアン演算に使用されるエラーレポートダイアログが表示されます。
