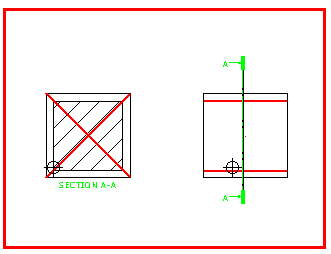

モデルを変更する場合、該当ビュー上に赤いバツ印が表示され、古いビューであることを示します。
モデルに存在し、ビューには存在しないオブジェクトをビューに表示することができます。モデルからオブジェクトを削除せずに、ビューからオブジェクトを削除することもできます。
次の方法で、モデルからビューへ、全オブジェクトを追加します。
- ビューをアクティブにします。
- [ビュー]タブ > [可視性]パネル > [表示]をクリックします。
モデルに存在し、ビューには存在しないオブジェクトがビューに表示され、選択されます。
次の方法で、ビューに任意の複数オブジェクトを表示します。
- ビューをアクティブにします。
- [ビュー]タブ > [可視性]パネル > [表示]をクリックします。
モデルに存在し、ビューには存在しないすべてのオブジェクトがビューに表示され、選択されます。
注: 選択をクリアーしないようにします。 - すべての表示オブジェクトが選択されている状態で、表示のまま保持するオブジェクトを選択解除します([Ctrl]キーを押しながらクリック)。
- [ビュー]タブ > [可視性]パネル > [非表示] > [選択を非表示]をクリックします。
選択オブジェクトは非表示のままであり、選択解除オブジェクトは表示されます。
ビューが複雑で非表示にするオブジェクトの選択が困難な場合、表示 / 非表示切替え の使用が有用です。
- ビューをアクティブにします。
- [ビュー]タブ > [可視性]パネル > [非表示] > [表示 / 非表示を切替え]をクリックします。これにより、全ての可視オブジェクトを非表示、不可視オブジェクトを表示に設定します。
- 表示のまま保持するオブジェクトを選択解除します([Ctrl]キーを押しながらクリック)。
- [ビュー]タブ > [可視性]パネル > [非表示] > [選択以外を非表示]をクリックして、選択解除されたオブジェクトを非表示にします。
- [ビュー]タブ > [可視性]パネル > [非表示] > [表示 / 非表示を切替え]を再度クリックします。
注: モデルビューでアイテムを非表示にしても、それらはドローイングビューで非表示にはなりません。
