注: 一部のコンポーネント カタログは、お使いのライセンスにより利用できない場合があります。たとえば、一部のカタログを表示するには、[ウィザード]タブ > [モード]パネルで Toolmaker をオンにする必要があります。
カタログから、コンポーネントを選択します。

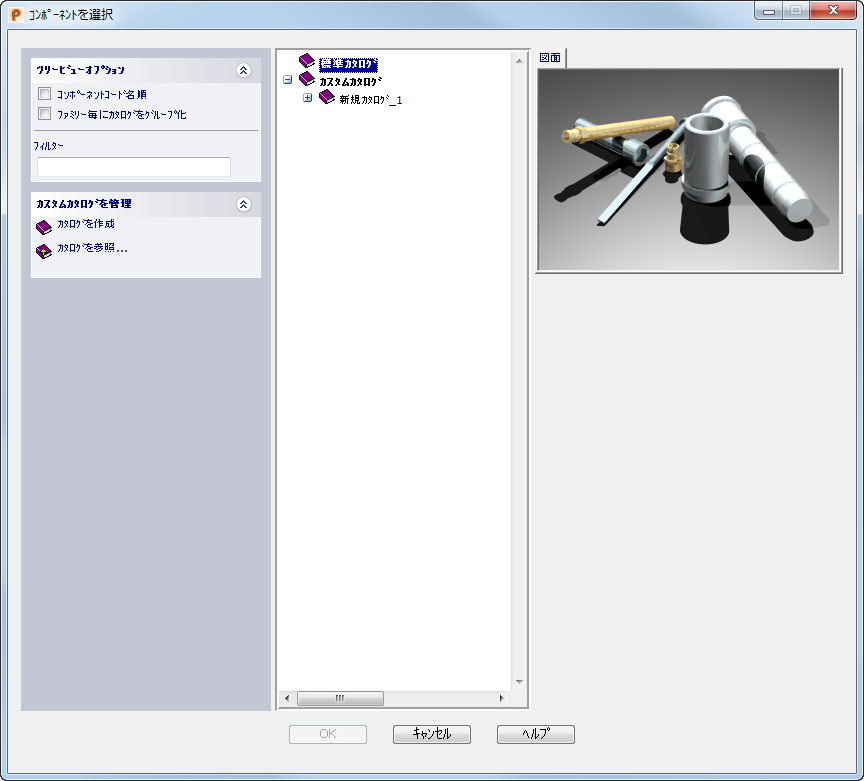

- [アセンブリ]タブ > [コンポーネント]パネル > [ウィザード]をクリックして、[コンポーネントを選択]ダイアログを表示します。
- オプションを使用して、コンポーネントを選択します。
ツリービューオプション － ツリーにおけるカタログ表示方法を制御します｡
- コンポーネントコード名順 － 選択されている場合､コンポーネントをカタログのパーツ番号順に表示します｡
- ファミリーごとのグループカタログ － 選択されていない場合､各製造業者のカタログを個別に表示します｡ このオプションを選択して、たとえば、製造元別にカタログをグループ化します。
DME 北アメリカ
DME ヨーロッパ
DME ヨーロッパ（DME 標準）
DME ヨーロッパ（ユーロ 標準）
これらは全て DME 以下に表示されます。
カスタムカタログを管理 － カタログを作成、編集、構成します。この機能の詳細と例については、Toolmaker マニュアルの「カスタム カタログ」のセクションを参照してください。
: コンポーネントのリストを表示するカタログを選択します。作成するコンポーネントを選択します。コンポーネントのイメージがダイアログに表示されます。

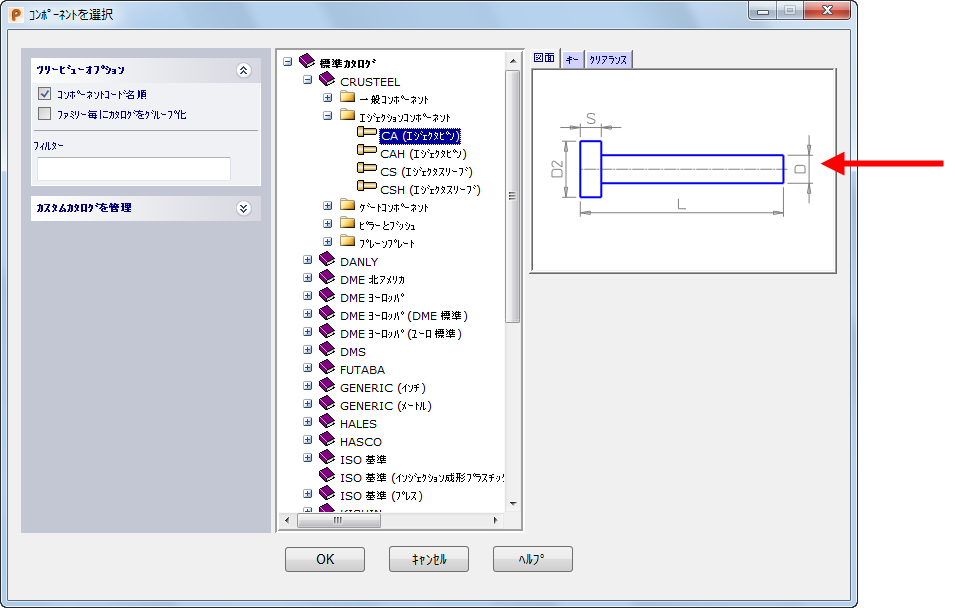

イラストは、選択コンポーネントに設定できる寸法を示しています。特定のコンポーネントのイラスト上部には、タブが表示されます。異なるタブを選択して、コンポーネントの異なるイラストを確認することができます。これにより、複雑なコンポーネントの全てのパラメーターを容易に確認できるようにします。
- [OK]をクリックしてコンポーネントを選択し、ブラウザー ウィンドウで[コンポーネントウィザード]ページを開きます。
各コンポーネントには独自のページがあり、コンポーネントの寸法を定義する際に使用されます。
または、[キャンセル]をクリックして、変更を保存せずにダイアログを閉じます。
