バルーン は、ドローイングの特定領域を示す、矢印付きのラベルです。 バルーンとポインターは、引き出し線と呼ばれるラインで結合されます。
バルーンを使用して、次の操作を行うことができます。
- モデルのパーツを識別
- モデルのフィーチャーを説明
- マテリアルの詳細または同様のテーブルの情報のキーを表す番号ラベルを追加

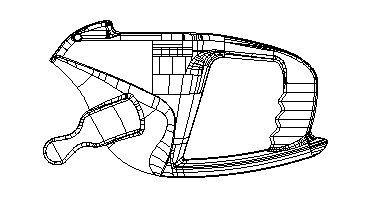

例えば、次図のチェーンソーの補助ハンドルの側面には、フィレットサーフェスがあります。

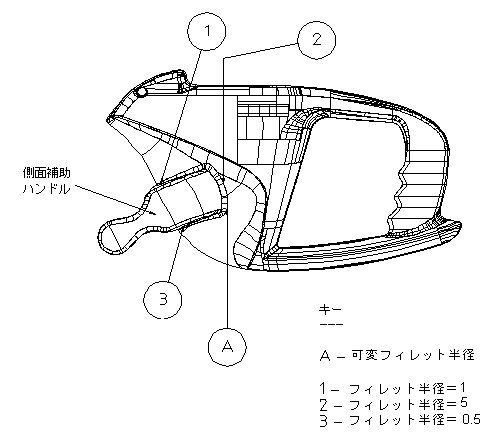

バルーンを使用して、モデルに詳細を表示します。右下に、各バルーンのコードに対応するキーが表示されています。
この例から、多様な種類のバルーンを作成できることがわかります。
