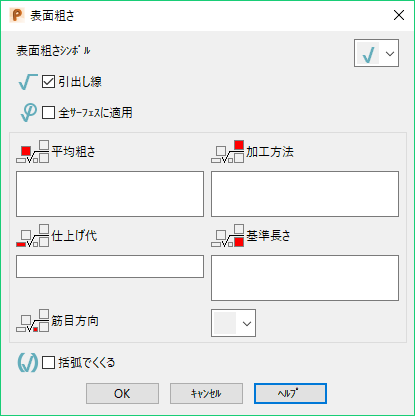

このダイアログを使用して、表面粗さを定義します。
表面粗さシンボル － リストから、表面粗さのシンボルを選択します。
引出し線の延長 － 表面粗さ情報にフィットするようラインを延長します。
全サーフェスに適用 － モデル内の全てのサーフェスに表面粗さが適用されていることを示します。
次の項目を入力して、表面粗さを定義します。
- 平均粗さ
- [製造方法]
- 仕上げ代
- [評価長さ]
- [筋目方向]
[括弧でくくる]: 表面粗さバルーンをカッコで囲む場合は、このオプションを選択します。
OK － 表面粗さバルーンを作成して、ダイアログを閉じます。
