このオプションを使用して、サーフェス、または、ソリッドにスナップされたベジェカーブをスケッチします。 単一ベジェカーブをスケッチして、ソリッドの複数フェースに対してスナップすることができますが、単一サーフェスのみにスナップすることができます。
次の方法で、スナップベジェカーブをスケッチします。
- [ワイヤーフレーム]タブ > [作成]パネル > [カーブ] > [スナップカーブをスケッチ]をクリックします。
- マウスをドラッグして、モデル上のカーブをスケッチします。

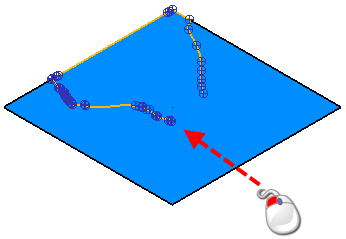

選択されたサーフェスの外側のスケッチを試行すると、カーブは次図のようにエッジにスナップされます。
- マウスボタンを放して、カーブを完成させます。
ベジェカーブは通常の方法で編集可能ですが、サーフェスの外側にポイントを移動することはできません。
