カーブオプション

オプション ダイアログの カーブ ページを使用して、B スプラインと G2 カーブを作成するための曲率オプションを設定し、トリムされたフィレット候補から自動的にコンポジットカーブを作成することができます。

1. [ファイル] > [オプション] > [アプリケーションオプション] > [オブジェクト] > [カーブ]をクリックします。
2. 次のオプションを使用して、カーブ作成設定を指定します。

曲率の連続性

これらのオプションは、B スプラインカーブと G2 カーブの作成時に、始点と終点で曲率を 0 に設定します。

曲率を 0 にするとカーブが平坦化されます。

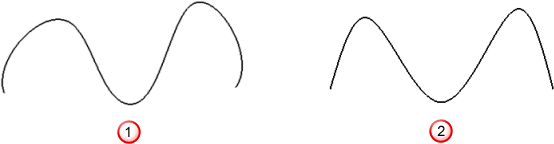

0 以外の曲率

0 の曲率

カーブフィレット

次の 2 つのオプションを、[ワイヤーフレーム]タブ > [作成]パネル > [フィレット] > [フィレット円弧]オプションおよび[トリムブレンドカーブ]オプションとともに使用し、隣接するアイテムがトリムされ、フィレット カーブがその間に作成されます。

[トリム選択肢の問合せ]: このオプションがオンであり、[トリムされた候補から自動的にコンポジットカーブを作成]オプションもオンである場合は、[ワイヤーフレーム]タブ > [作成]パネル > [フィレット] > [トリムブレンドカーブ]オプションで提示された 8 つのトリム候補のうちの 4 つのみに対して複合カーブが作成されます。これは、トリム候補の軌跡が連続していない場合には、有効なコンポジットカーブを自動的に作成できないためです。

トリムされた候補から自動的にコンポジットカーブを作成 － トリムされたフィレット候補からコンポジットカーブを自動的に作成します。
