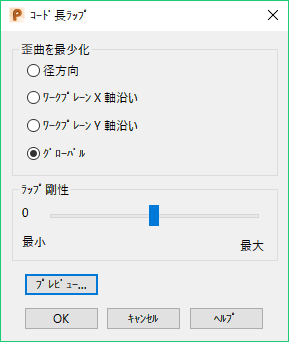

コード長ラップ ダイアログを使用して、ターゲットオブジェクトにラベルがどのように適用されるかを定義します。
注: ラップマップは、トライアングル化されたサーフェスの 2D 座標系です。 ターゲットオブジェクト上に、白黒の格子縞で表示されます。
歪曲を最少化 － ラップ処理で生じた歪みを最少化する箇所を選択します。 次のいずれかを選択します。
- 径方向 － このオプションは、正方形のターゲットオブジェクトに適用すると最適です。
- ワークプレーン X 軸沿い － デフォルト設定です。 ターゲットオブジェクトの X 軸沿いの、直線性と均一性を向上させます。
- ワークプレーン Ｙ 軸沿い － ターゲットオブジェクトの Y 軸沿いの、直線性と均一性を向上させます。
- グローバル（推奨） － サーフェス全体にわたって均一に歪曲を最小化することで、ラッパーの形状を可能な限り保持します。
ヒント: この方法は、開いたターゲットのみに適しています。ターゲットを閉じたり、管状にしたりすることはできません。ターゲットには、孔を含めることができます。
ラップ剛性 － スライダーを移動して、ラップ角度を変更することで、大きなトライアングル領域の保存を調整します。 最大 剛性の場合、ラップ角度を下げて大きなトライアングル領域を保持します。 最小 剛性の場合、曲率の大きいトライアングルのラップ角度を上げます。 これは、ラッピング処理中のトライアングルメッシュ反転の回避に有用です。 デフォルト位置は、0 です。
プレビュー － ラップマップを作成して、ターゲットオブジェクト上に格子縞で表示します。
[OK]: 変更内容を了解してダイアログを閉じ、[ラベル編集]ダイアログに戻ります。
キャンセル － 適用されていない変更を取消してダイアログを閉じ、ラベル編集 ダイアログに戻ります。
