例: ネスティングされたスケッチを使用してソリッドを作成

次の例は、ネスティングされたスケッチを使用してソリッドを作成する方法を示します。

1. ブロックを作成して、そのブロックがアクティブであることを確認します。

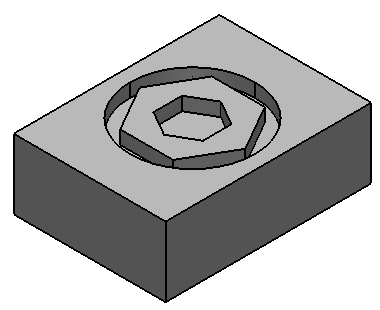

2. ブロック同じ平面にある完全な円弧と 2 つのポリゴンを作成します([ポリゴン]ダイアログで[コンポジットカーブを作成]オプションを選択します)。次図のようなモデルを作成します。



3. ブロック、円弧、ポリゴンを選択します。
4. [ソリッド]タブ > [フィーチャ]パネル > [カット]をクリックすると、[ソリッドカット]ダイアログが表示されます。
5. をクリックして スケッチを領域でグループ化 します。
6. OK をクリックします。
